Стандартизовано, Z-подібні перехідники круглого перерізу виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 80 мм. до 1400 мм.
Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.
Види стандартизованих вентиляційних гусаків:

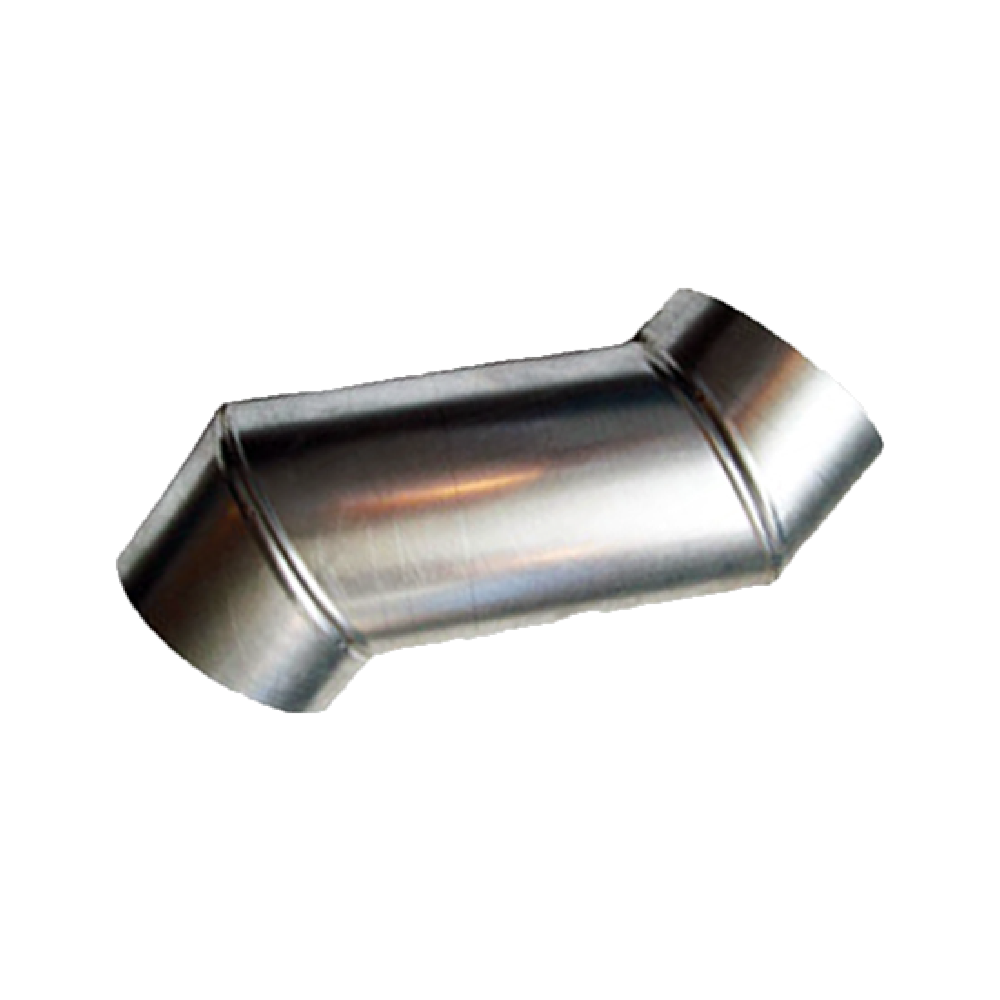

– Гусак круглого перерізу TEZ ГК

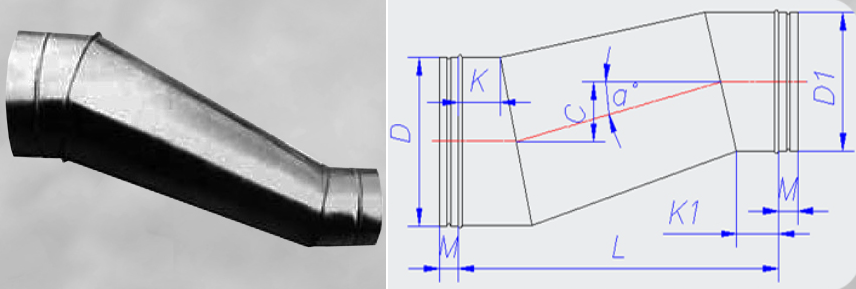

– Гусак» асиметричний круглого перерізу TEZ ГАК
Умовне позначення

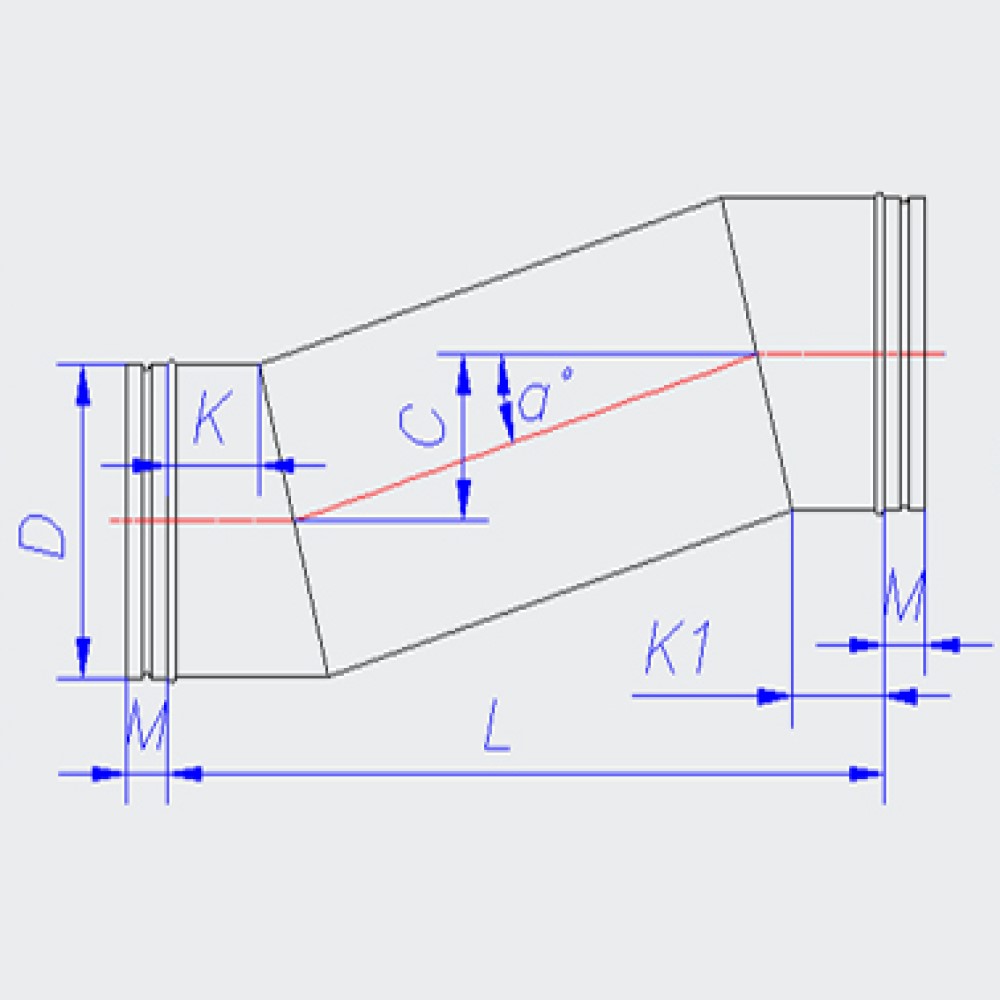

Гусаки круглого перерізу D ГК 00-C
ГК — «гусак» круглого перерізу ( А – асиметрична);
D — діаметр «гусака»;
0000 — шифр ( 00-D (діаметр); 00-D1 (діаметр));
C — зміщення осі;
L — Довжина «гусака» і додаткові розміри задають при їх відмінності від заводських;

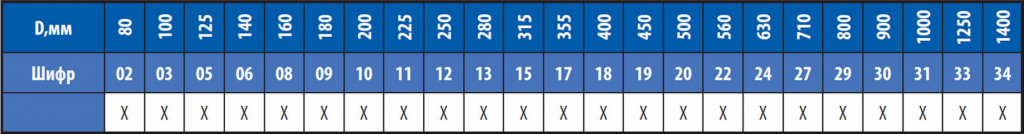

Таблиця 21. Розміри і шифр повітропроводів і фасонних елементів круглого перерізу
