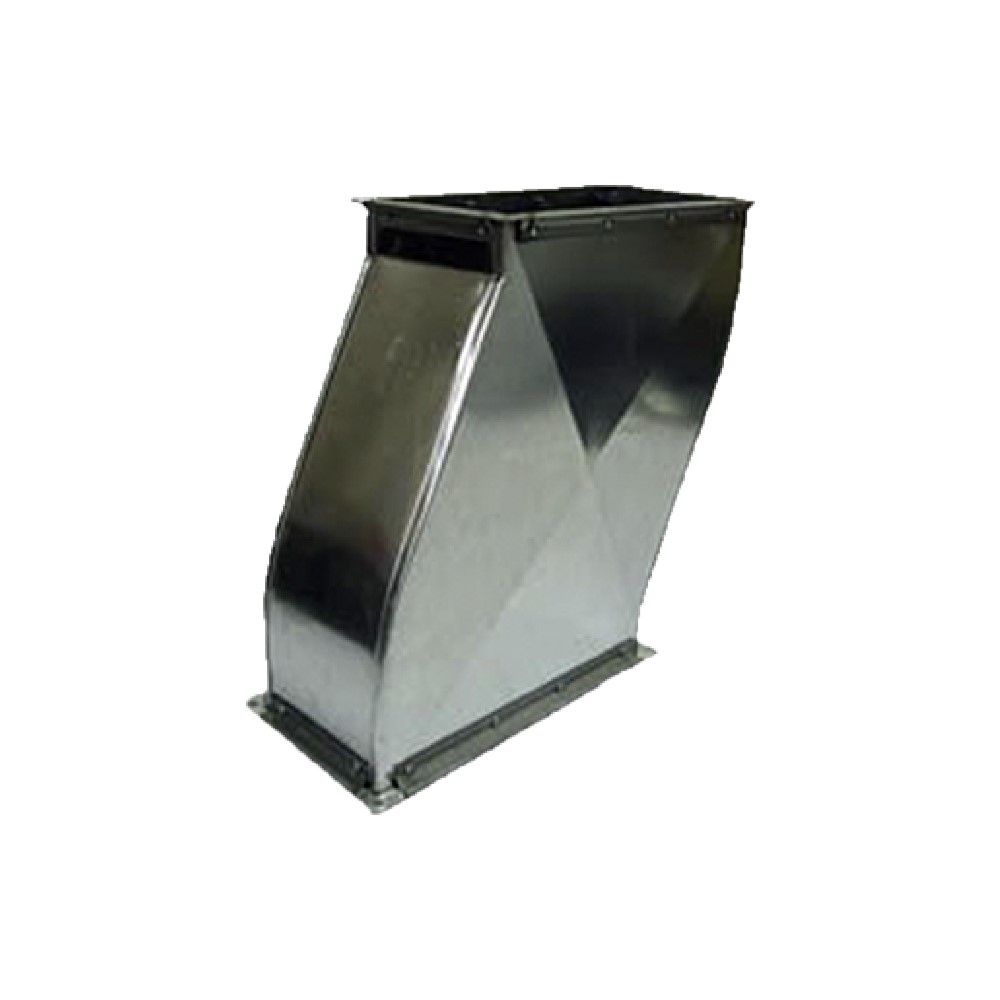

Стандартизовано, Z-подібні перехідники прямокутного перерізу виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., розміром від 100х100 мм. до 1000х3550 мм.
Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.
Види стандартизованих вентиляційних гусаків:
– «Гусак» для повітропроводів прямокутного перерізу TEZ ГП

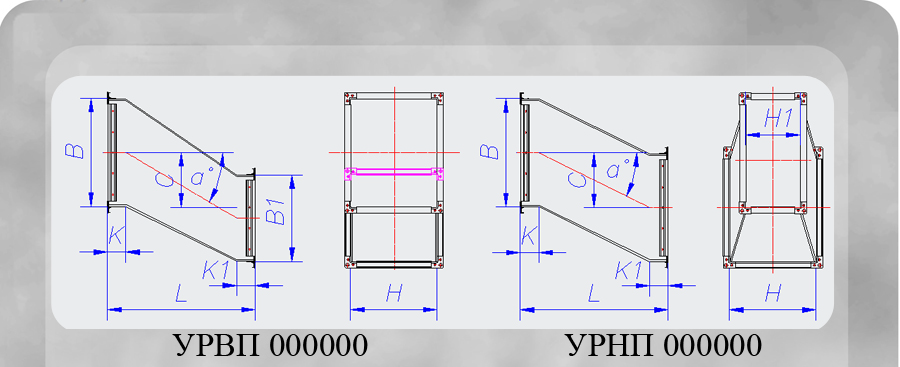

– Гусак» редукційний відносно ширини для повітропроводів прямокутного перерізу TEZ ГРВП
– «Гусак» редукційний відносно висоти для повітропроводів прямокутного перерізу TEZ ГРНП
Умовне позначення

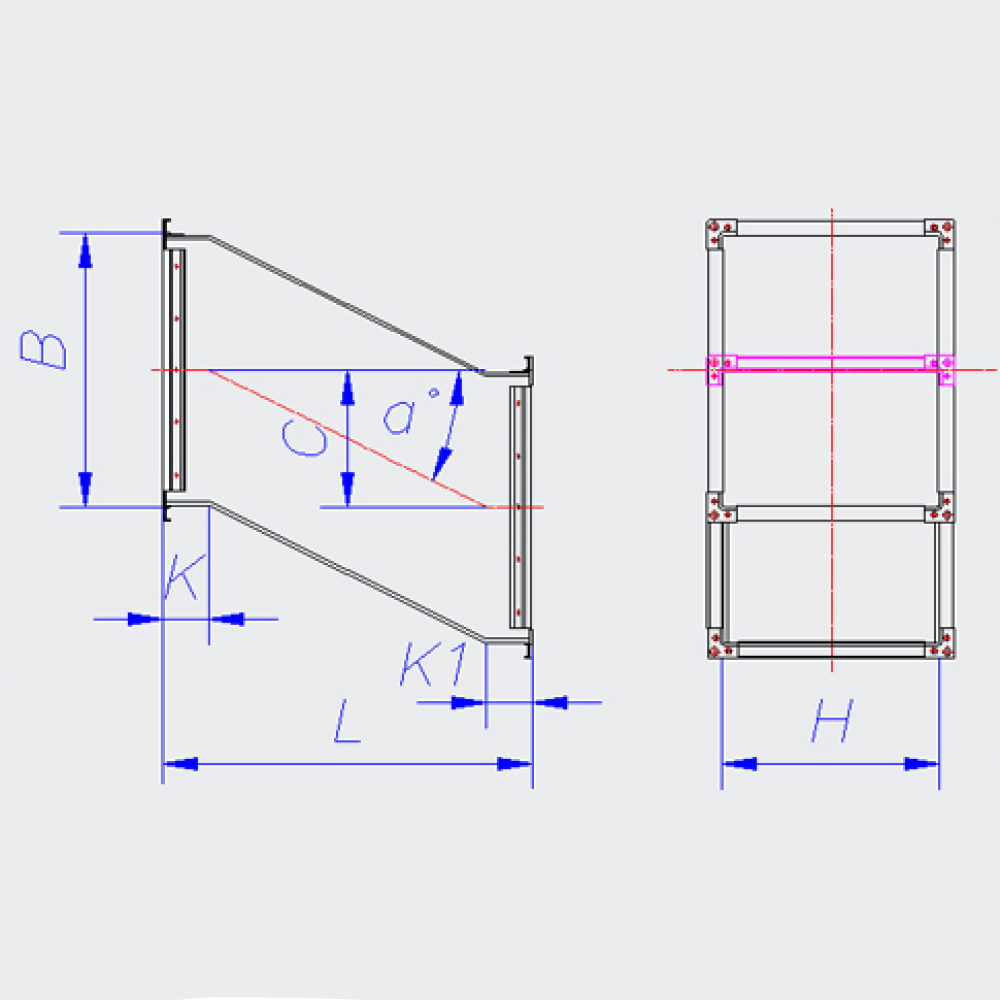

«Гусак» для повітропроводів прямокутного перерізу ВхН ГП 0000-L
ГП — «гусак» для повітропроводів прямокутного перерізу
ВхН — розміри «гусака»
0000 — шифр (00 – В(ширини);00 –Н(висоти))
С — Зміщення осей
L — Довжина «гусака» і додаткові розміри задають при їх відмінності від заводських.

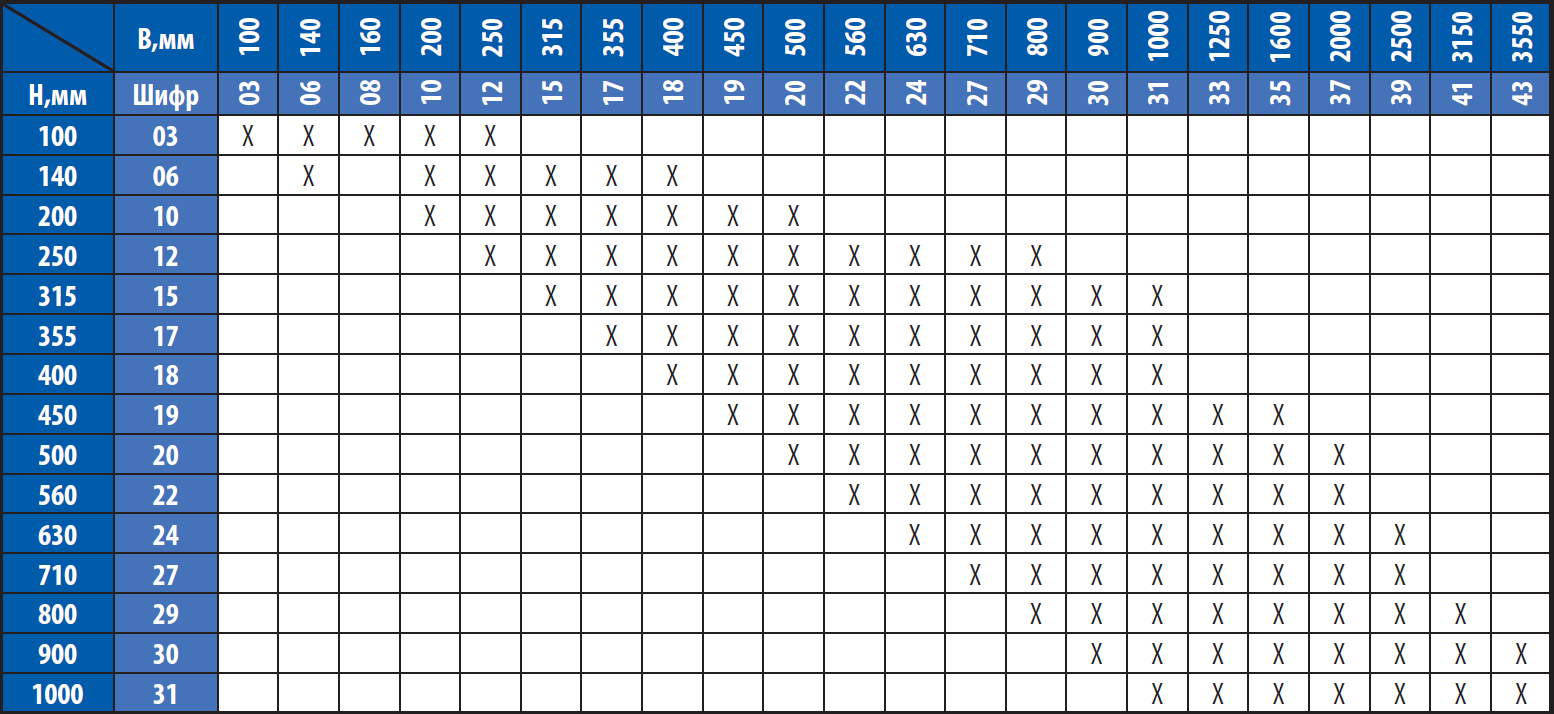

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.
