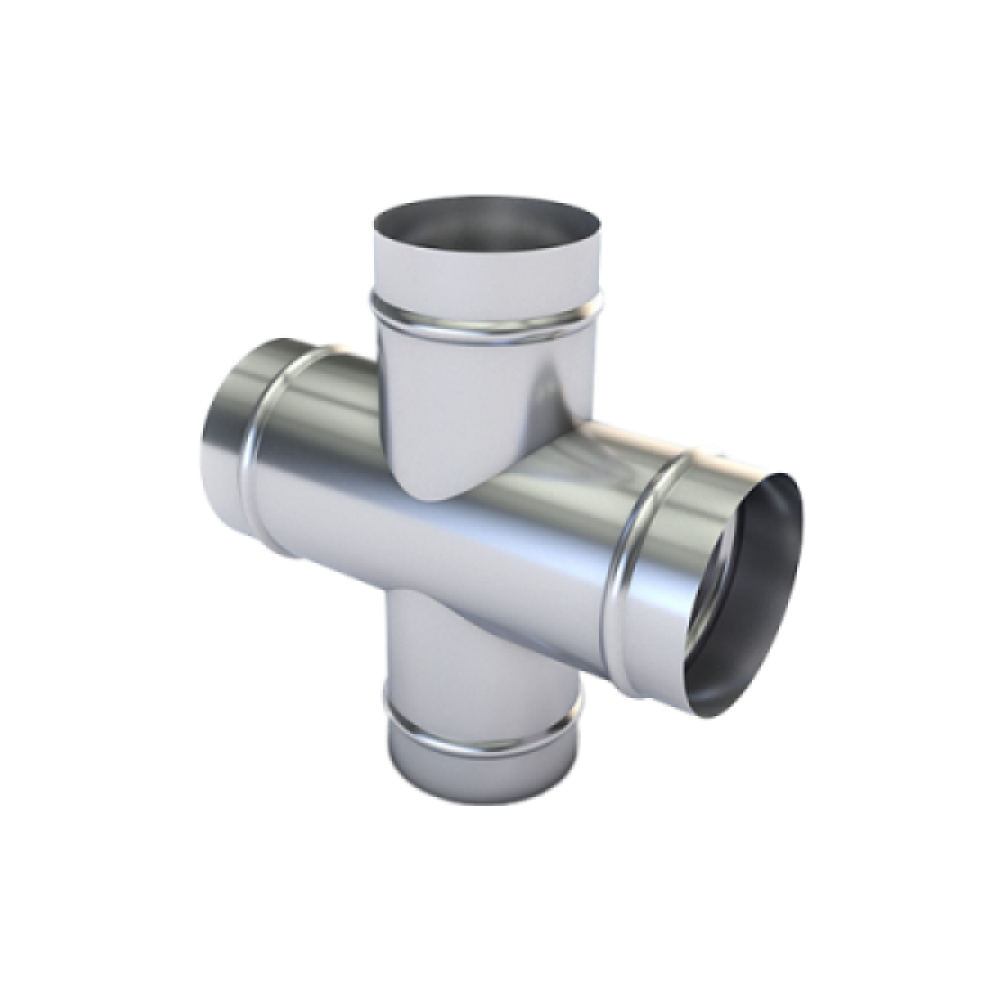

Стандартизовано, Вентиляційні Хрестовини круглого перерізу виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 80 мм. до 1400 мм.
Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.
Види стандартизованих Хрестовин прямокутного перерізу:

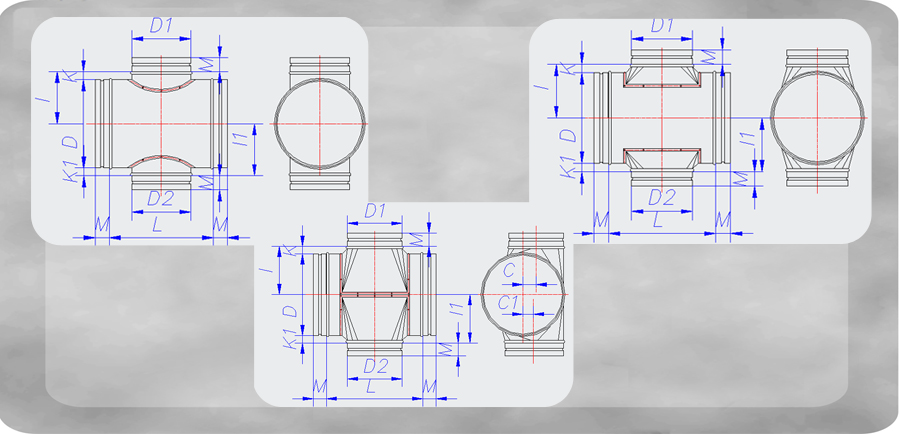

Хрестовина для повітропроводів круглого перерізу TEZ ХК
Хрестовина з відбортовкою для повітропроводів круглого перерізу TEZ ХВК
Хрестовина редукційна для повітропроводів круглого перерізу TEZ ХРК
Хрестовина редукційна асиметрична для повітропроводів круглого перерізу TEZ ХРАК

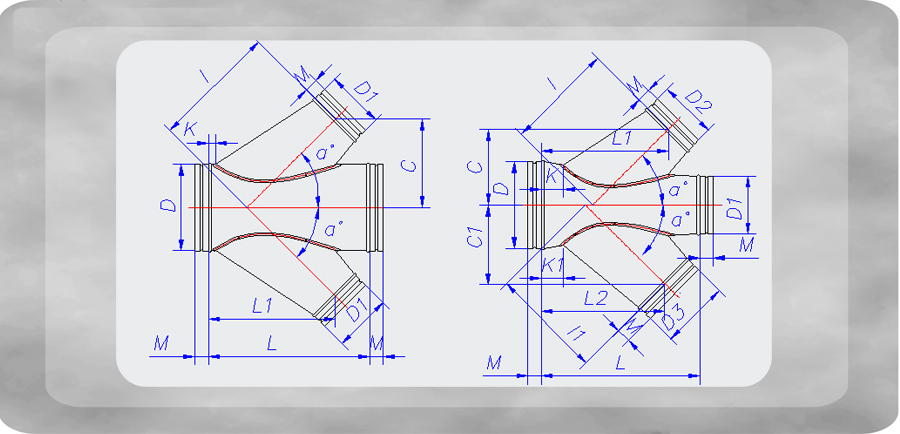

Хрестовина 45° для повітропроводів круглого перерізу TEZ ХК 45
Хрестовина 45° редукційна для повітропроводів круглого перерізу TEZ ХРК 45
Умовне позначення

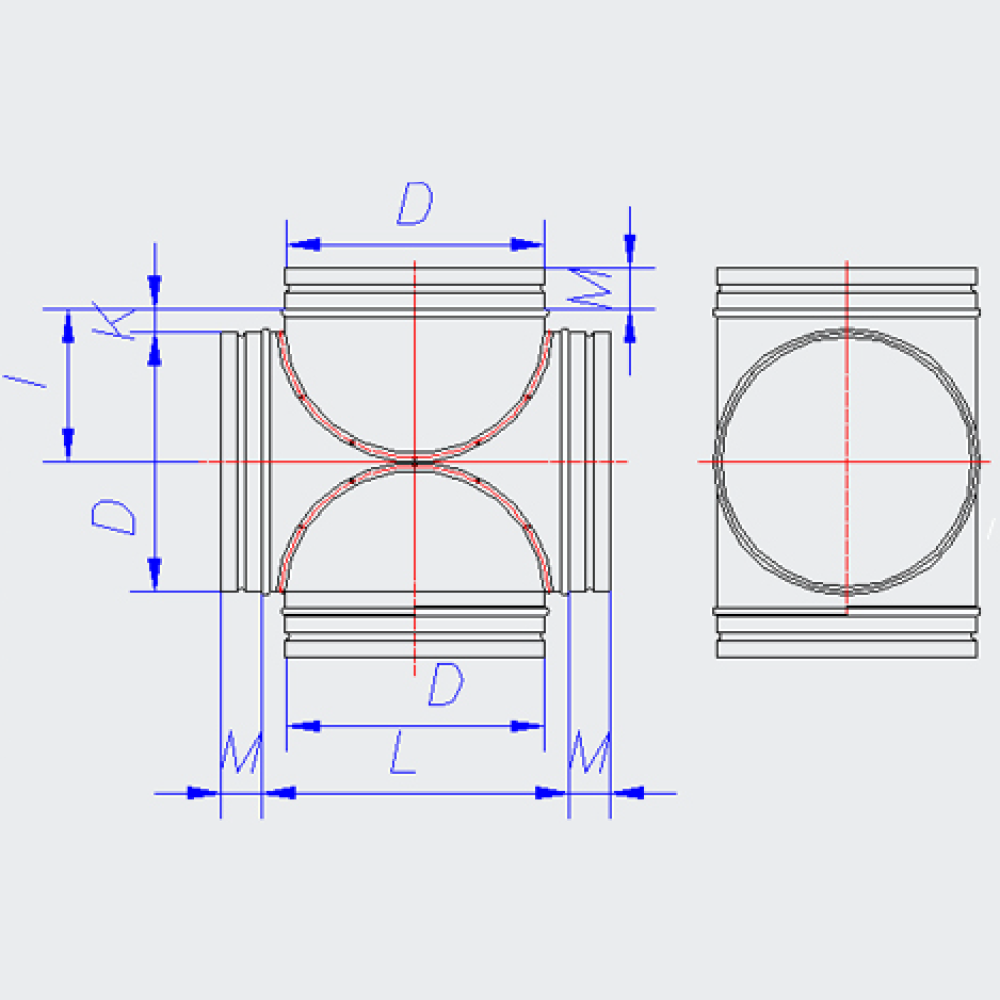

Хрестовини круглого перерізу D ХК 00
ХК — хрестовини круглого перерізу
D — діаметр хрестовини
00 — шифр ( 00-D (діаметр))
L — Довжина хрестовини і додаткові розміри задають при їх відмінності від заводських

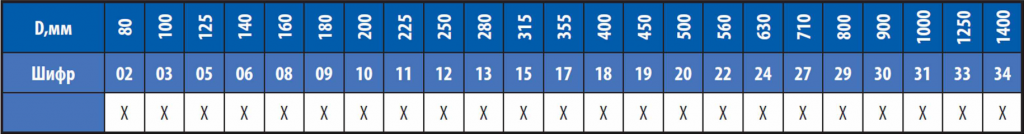

Таблиця 21. Розміри і шифр повітропроводів і фасонних елементів круглого перерізу
