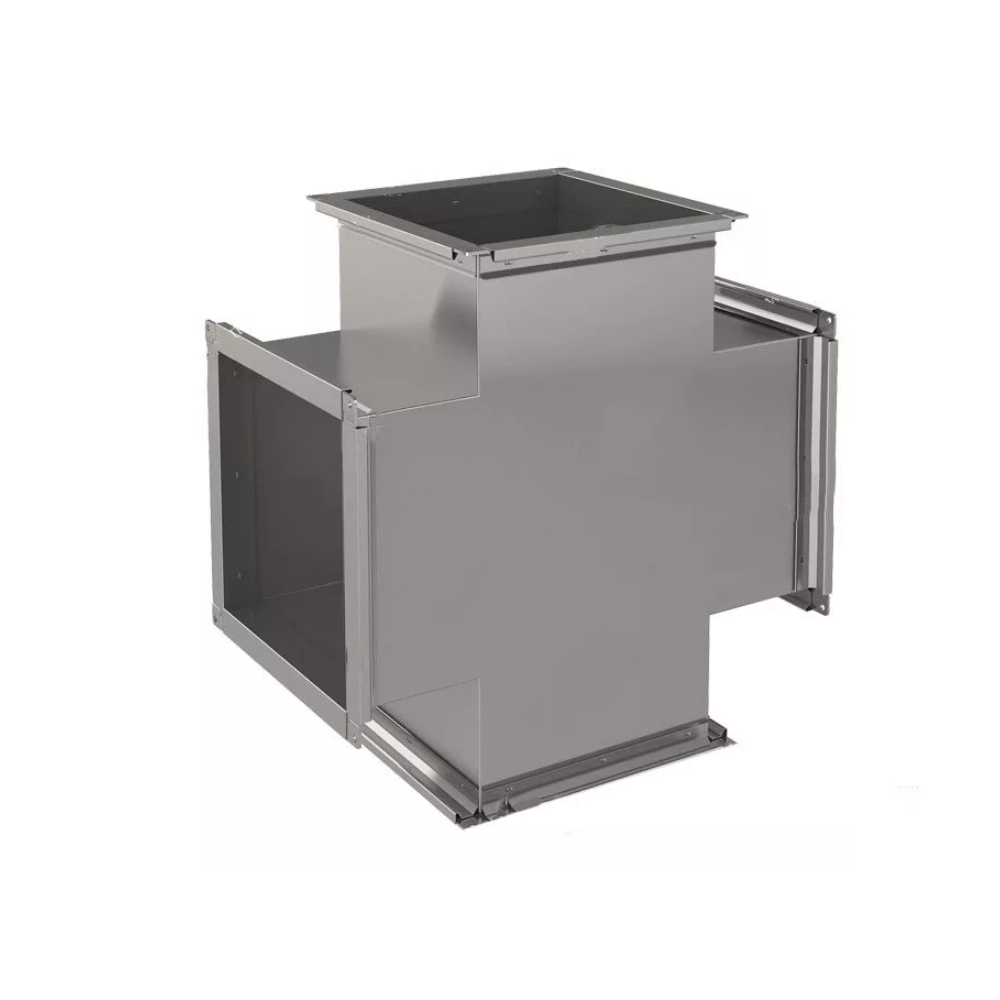

Стандартизовано, вентиляційні хрестовини виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 100х100 мм. до 1000х3550 мм.
Прямокутний переріз сприяє оптимальній гідродинаміці та ефективності вентиляційної системи.
Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.
Види стандартизованих Хрестовин прямокутного перерізу:

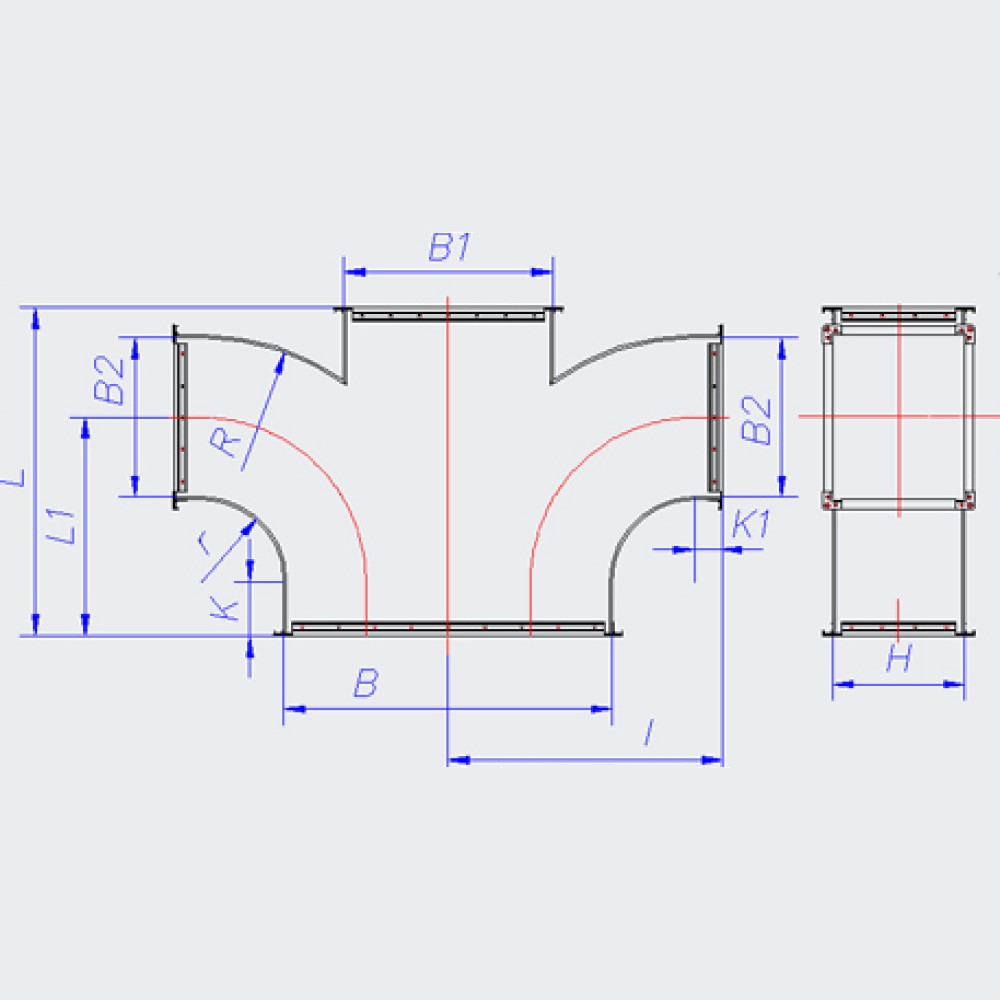

– Хрестовина симетрична TEZ ХСП

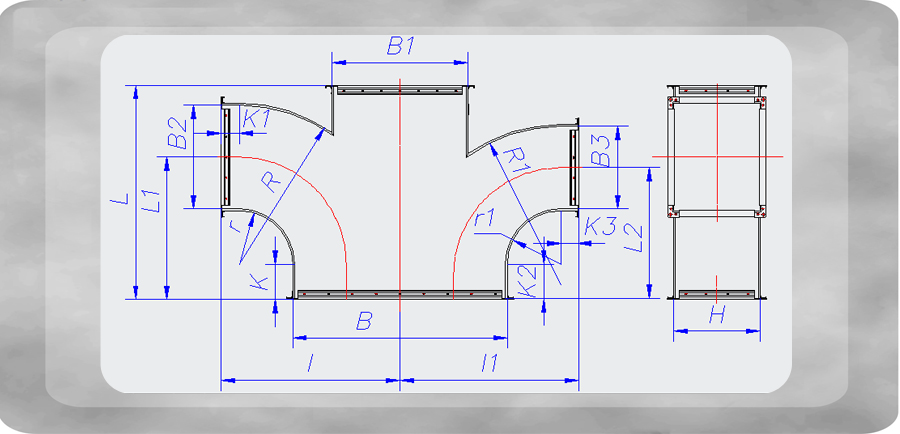

– Хрестовина асиметрична TEZ ХАП
Умовне позначення
Хрестовина симетрична ВхВ1хВ2хН ХСП 0000000000
ХП — хрестовина прямокутна (С-симетрична);
ВхВ1хВ2хВ3хН — розміри хрестовини;
000000 — Шифр (0000 – В,В1, В2, В3 (ширини); 00 – Н (висоти));
L — Довжина хрестовини і додаткові розміри задають при їх відмінності від заводських.

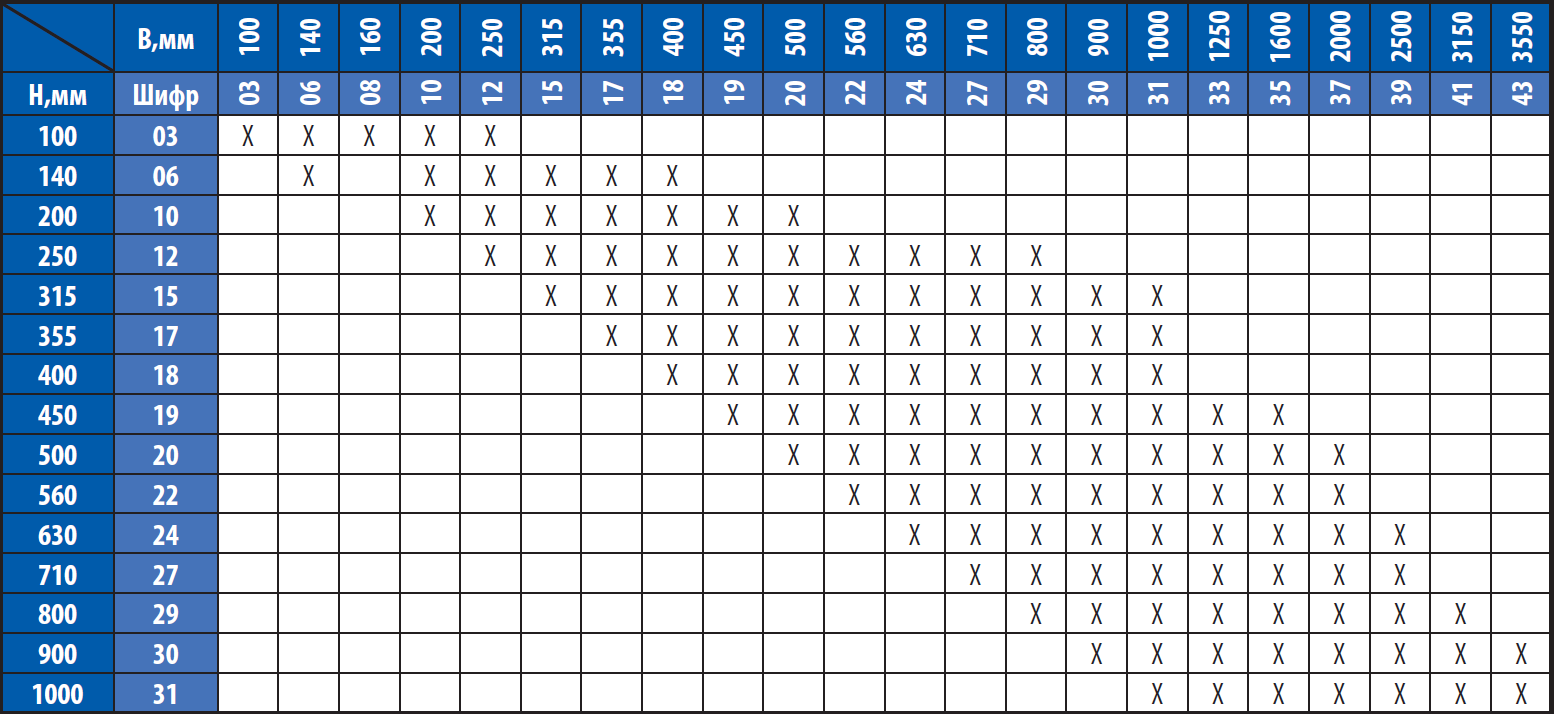

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.
