Дросель-клапани TEZ КДП встановлюються в прямокутних або квадратних вентиляційних каналах і забезпечують можливість зміни положення заслінки для контролю потоку повітря в системі вентиляції.
Дросельні заслінки TEZ КДП призначені для роботи в закритому приміщенні при температурах навколишнього середовища до +50°С та транспортування чистого повітря не забрудненого пилом і різними маслами.

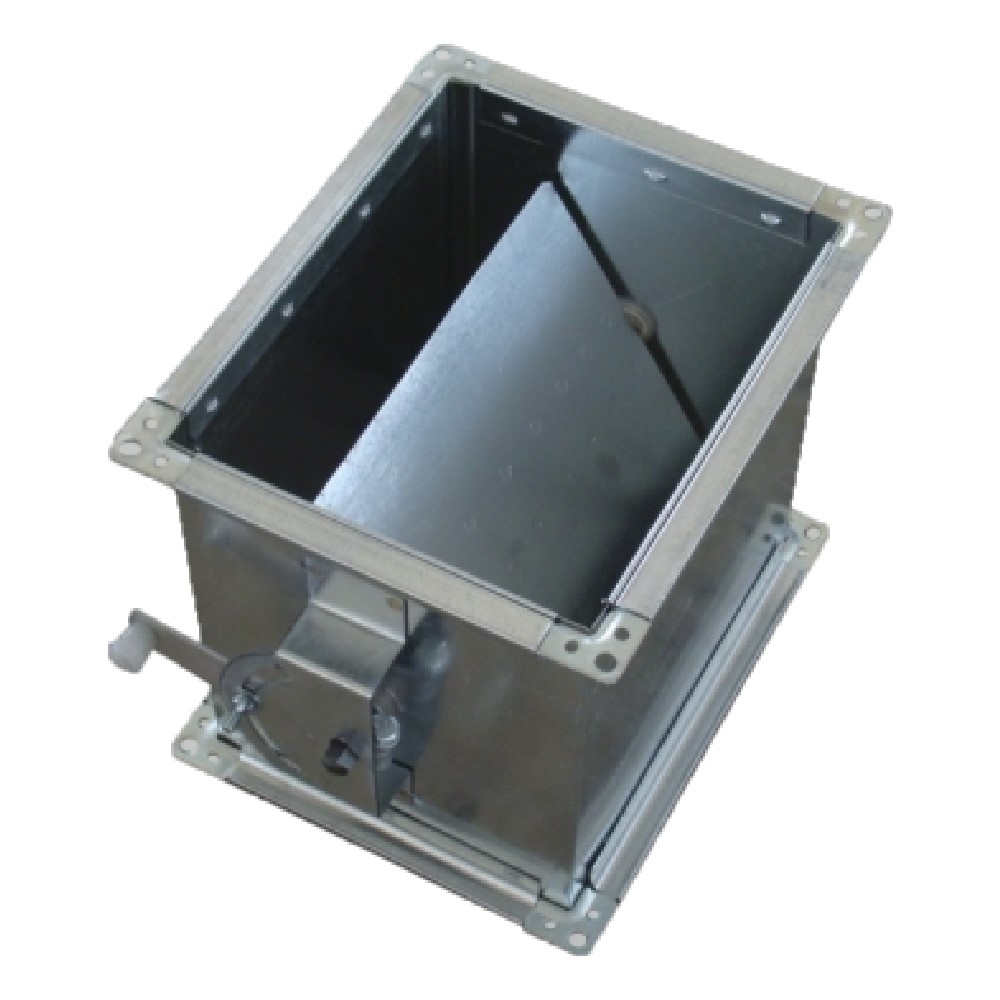

Конструкція Дросель-клапанів включає корпус і поворотну пластину, виготовлених з оцинкованої листової сталі.
Монтаж Клапану дросельного в систему вентиляції здійснюється за допомогою фланцевого з’єднання, а регулювання витрат повітря виконується за допомогою важеля та ручки.
У деяких моделях Дросель-клапанів передбачено застосування стопора для фіксації положення заслінки.
Дросельні клапани ідеально підходять для вентиляційних систем, де необхідно точне регулювання або повне перекриття потоку повітря.
Технічні дані
КДП — типове позначення клапана дросельного прямокутного;
ВхН — розмір клапана дросельного;
0000 — шифр (00 – В(ширини); 00 –Н(висоти), з табл.10);
L — довжина клапана дросельного і додаткові розміри задають при їх відмінності від заводських.

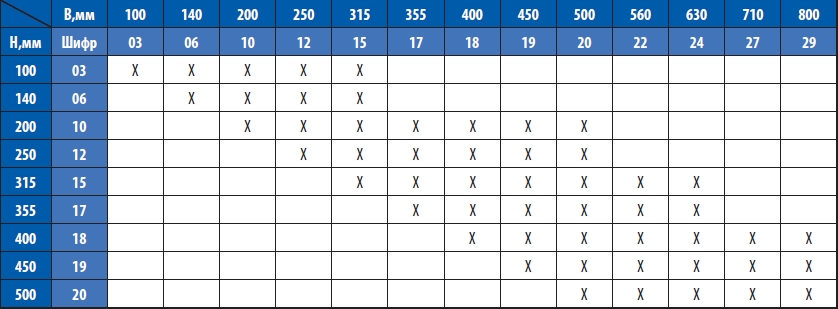

Таблиця 10. Розміри та шифр клапанів дросельних прямокутних
