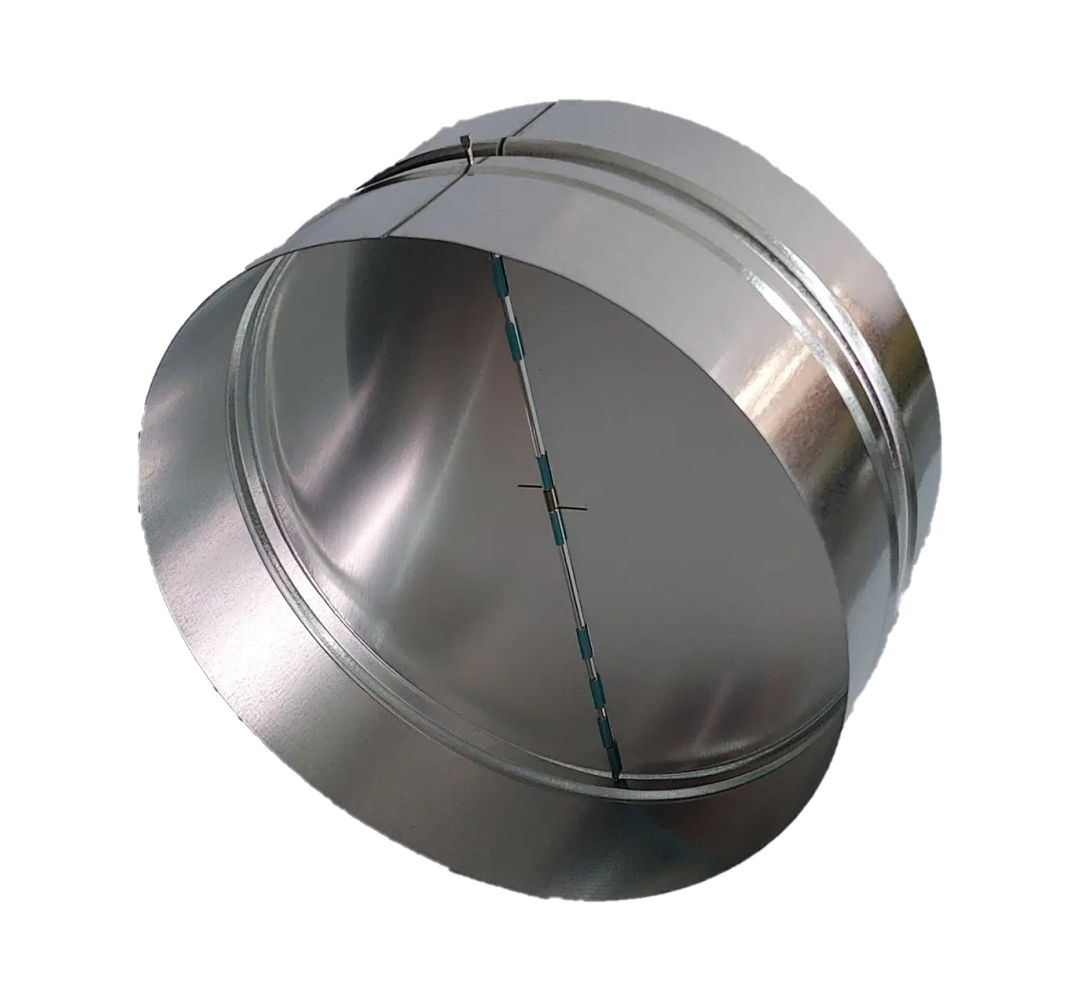

Механізм зворотного клапану (зворотної заслінки) TEZ КЗК з підпружиненими шторками для круглих вентиляційних каналів (повітропроводів) забезпечує автоматичне закривання подачі повітря при відключенні вентиляції.
Корпус зворотної заслінки TEZ КЗК виготовлений із стійкої до корозії оцинкованої сталі. Шторки (лопаті) клапана виготовлені з легкого і міцного матеріалу (алюмінію).
Клапани зворотні, діаметр яких більший за 400 мм виготовляють по принципу прямокутного клапана з переходом на круглий переріз.
Легка та надійна конструкція зворотного клапану ідеально підходить для оптимальної ефективності вентиляційного обладнання.

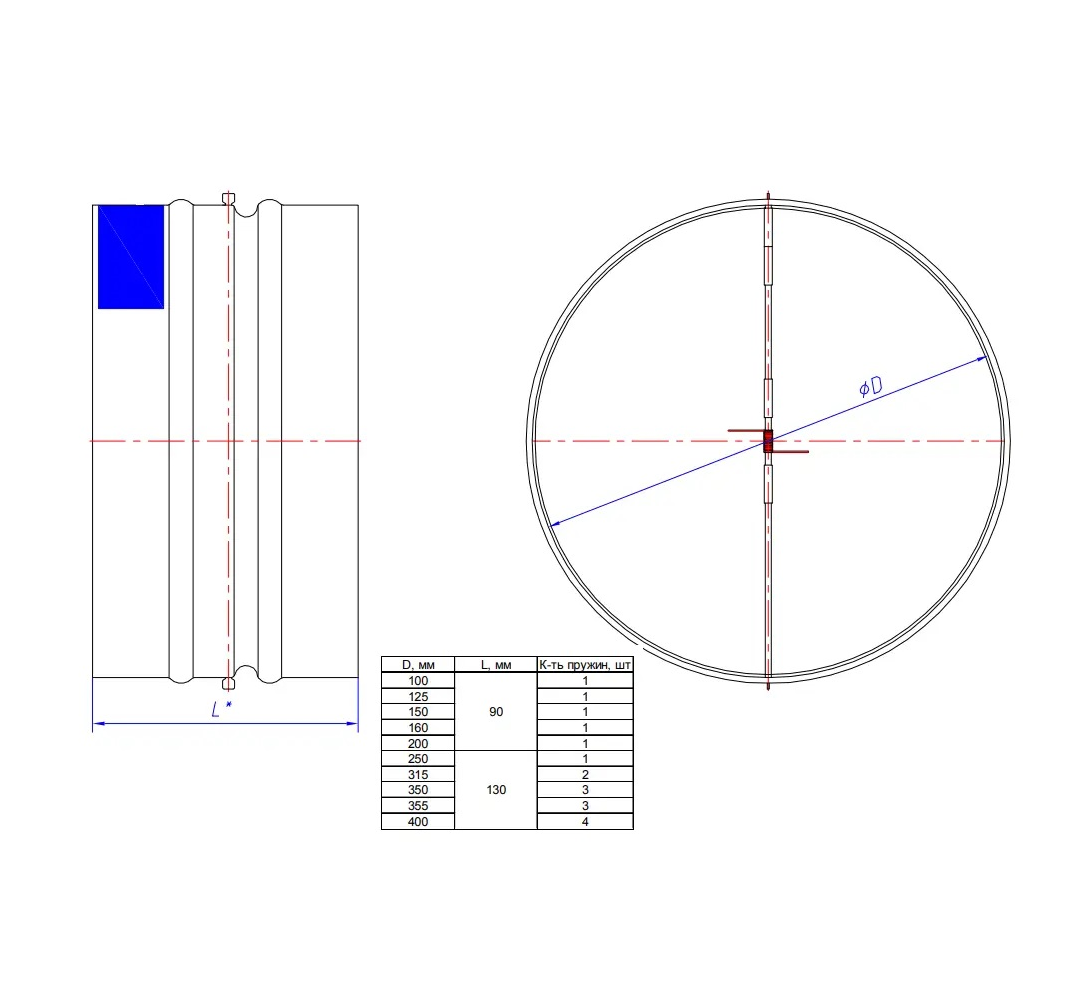

Технічні дані
Умовне позначення
Клапан зворотній круглий D КЗК 00-L
КЗК — типове позначення клапана зворотнього круглого;
D — номінальний діаметр, мм;
00 — шифр (00 – D (діаметр), з табл.13);
L — довжина клапана зворотнього і додаткові розміри задають при їх відмінності від заводських.

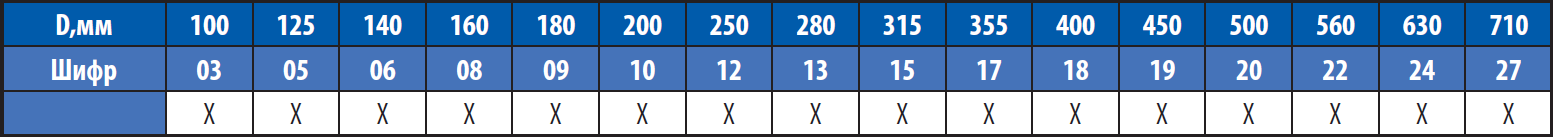

Таблиця 13. Розміри та шифр клапанів зворотніх круглих
