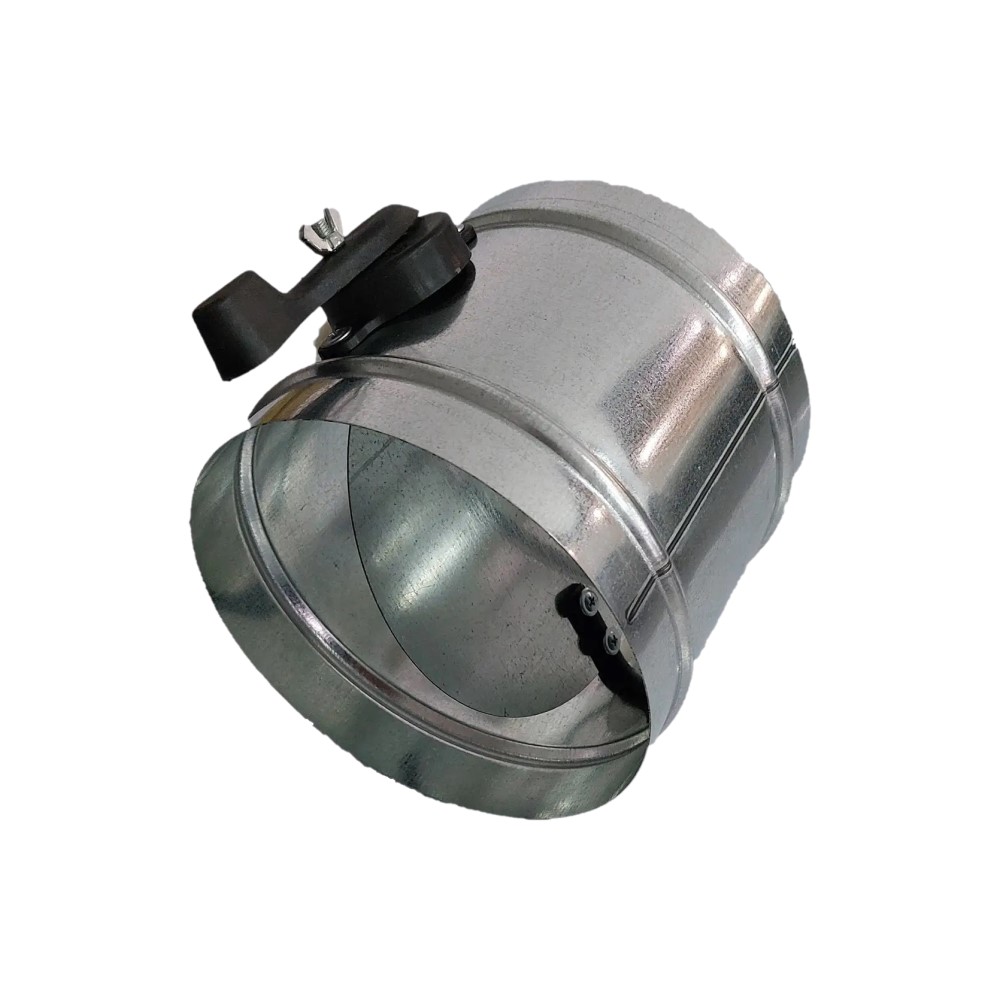

Дросель-клапани TEZ КДК та TEZ КДЗК встановлюються в круглих вентиляційних каналах і забезпечують можливість зміни положення заслінки для контролю потоку повітря в системі вентиляції.
Клапан дросельний TEZ типу КДК призначений для роботи в системах повітропостачання. При закритому положенні клапана залишається відкритим близько 10% каналу. Клапан дросельний запірний круглий TEZ КДЗК може працювати, регулюючи потік повітря в будь-якій кількості, та перекривати потік повітря повністю.
Дросельні заслінки TEZ виготовлені з гальванізованої сталі, вісь обертання – в поліамідних втулках. Максимальна робоча температура +50°С. Головними їх перевагами є: мала довжина, висока жорсткість і висока герметичність приєднання до повітропроводів (на обох кінцях знаходяться пази з Т-подібним гумовим ущільненням – опція).
Дросель-клапани TEZ КДЗК та КДК – можуть використовуватися також з електроприводом. Бажана встановлена позиція може бути зафіксована «гайкою-барашкою».
Конструкція Дросель-клапанів включає корпус і поворотну пластину, виготовлених з оцинкованої листової сталі.
У деяких моделях Дросель-клапанів передбачено застосування стопора для фіксації положення заслінки.
Дросельні клапани ідеально підходять для вентиляційних систем, де необхідно точне регулювання або повне перекриття потоку повітря.

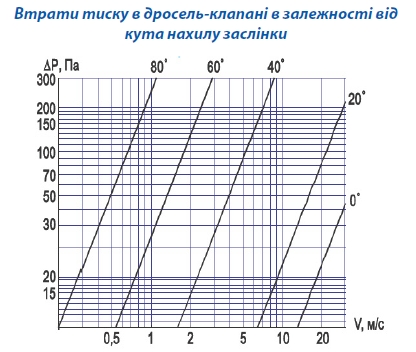

Таблиця втрати тиску в Дросель-клапані в залежності від кута нахилу заслінки дросельних круглих:
Технічні дані
Клапан дросельний круглй D КДК 00-L
Клапан дросельний запірний круглй D КДК 00-L
КДК — типове позначення клапана дросельного круглого (З – запірний);
D — номінальний діаметр, мм;
00 — шифр (00 – D (діаметр), з табл.11);
L — довжина клапана дросельного.

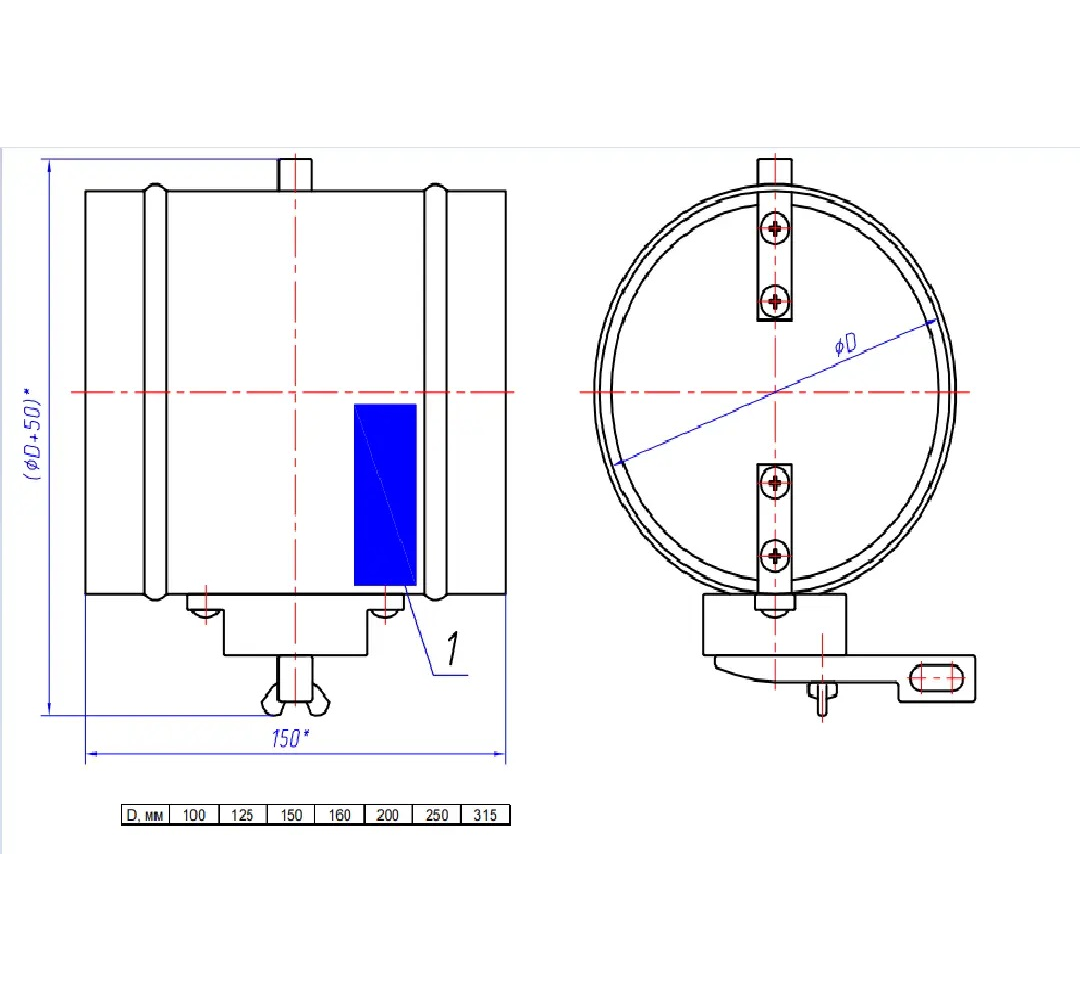

Таблиця 11. Розміри та шифр клапанів дросельних круглих
