Застосування клапанів – відповідно до вимог Державних будівельних норм і стандартів України:
• ДБН В.1.2-7-20078 «СЗНББО. Основні вимоги до будівель і споруд. Пожежна безпека» п.б.3.1.3.6.1.
• ДБН В.1.1.7-2016 «Пожежна безпека об’єктів будівництва. Загальні вимоги» пп.6.2,6.4 (табл.З)
• ДБН В.2.5-67:2013 «Опалення, вентиляція та кондиціювання» пп.7.2.9,7.2.15,7.11.1 (а,в,г,д), п.7.11.2
• ДБН В 2.5-56:2014 «Системи протипожежного захисту» п.10.7
• ТУ У 29.1-33272023-005:2010 «Клапани протипожежні. Технічні умови»
• ТУ У 29.1 -33272023-008:2019 «Клапани протипожежні. Технічні умови»
Клапани придатні для застосування у будь-якій просторовій орієнтації, встановлюються на різних ділянках повітропроводів, а також безпосередньо в отворах та прорізах будівельних конструкцій з нормованою межею вогнестійкості.
Клапани не підлягають встановленню в приміщеннях категорії А і Б за вибухонебезпечністю згідно з НАПБ Б.07.005, повітропроводах локального відсмоктування вибухонебезпечних сумішей та повітропроводах, для яких не передбачені регламентні роботи щодо періодичного очищення, що запобігає утворенню відкладень.
Клапани не призначені для встановлення у приміщеннях, температура повітря в яких більше ніж 70 °С (цехи загартування, котельні тощо).
Клапани призначені для експлуатування в закритих вибухобезпечних приміщеннях з неагресивним середовищем та штучно регульованими кліматичними умовами при атмосферному тиску не нижче ніж 62 кПа (460 мм рт.ст.) з температурою навколишнього повітря від -15 до + 50 °С і відносній вологості повітря 95 % при температурі + 35 °С. Вид кліматичного виконання -УХЛ 4 згідно з ГОСТ15150.
Клапани належать до виробів ремонтонепридатних та одноразового спрацювання.
Власником технічних умов ТУ У 29.1-33272023-005:2010 і виробником клапанів протипожежних згідно з сертифікатом відповідності виданим органом сертифікації «Центр сертифікації матеріалів та виробів» і зареєстрованих в реєстрі за № UA.032.СС.0142-20 від 13.07.2020 р. є ТзОВ «Технологічно-експериментальний завод» 81100, Львівська область, м. Пустомити, вул. Глинська, 54.
Основні технічні дані та характеристики.
• Межа вогнестійкості клапанів становить 60 хв.
• Температура спрацювання легкоплавкого теплового замка для клапанів з механічним приводом становить (72±2)°С .
• Час спрацювання клапана (закриття заслінки клапана) – не більше 60 с.
• Витік через клапан в закритому положенні (віднесений до площі перерізу клапана) за температури навколишнього середовища при перепаді тиску на клапані (300±15) Па не повинен перевищувати 200 м³годˉ¹мˉ².
• Витік через клапан в закритому положенні (віднесений до площі перерізу клапана) за температури пожежі (у перерахунку на 20ºС) при перепаді тиску на клапані (300±15) Па не повинен перевищувати 360 м³годˉ¹мˉ².
Габаритно-установчі розміри вказані у табл.2 та на рис.7.
Додаткові можливості
Комплектація переходами з прямокутного перерізу клапана на круглий переріз вентиляційного каналу необхідного діаметру.

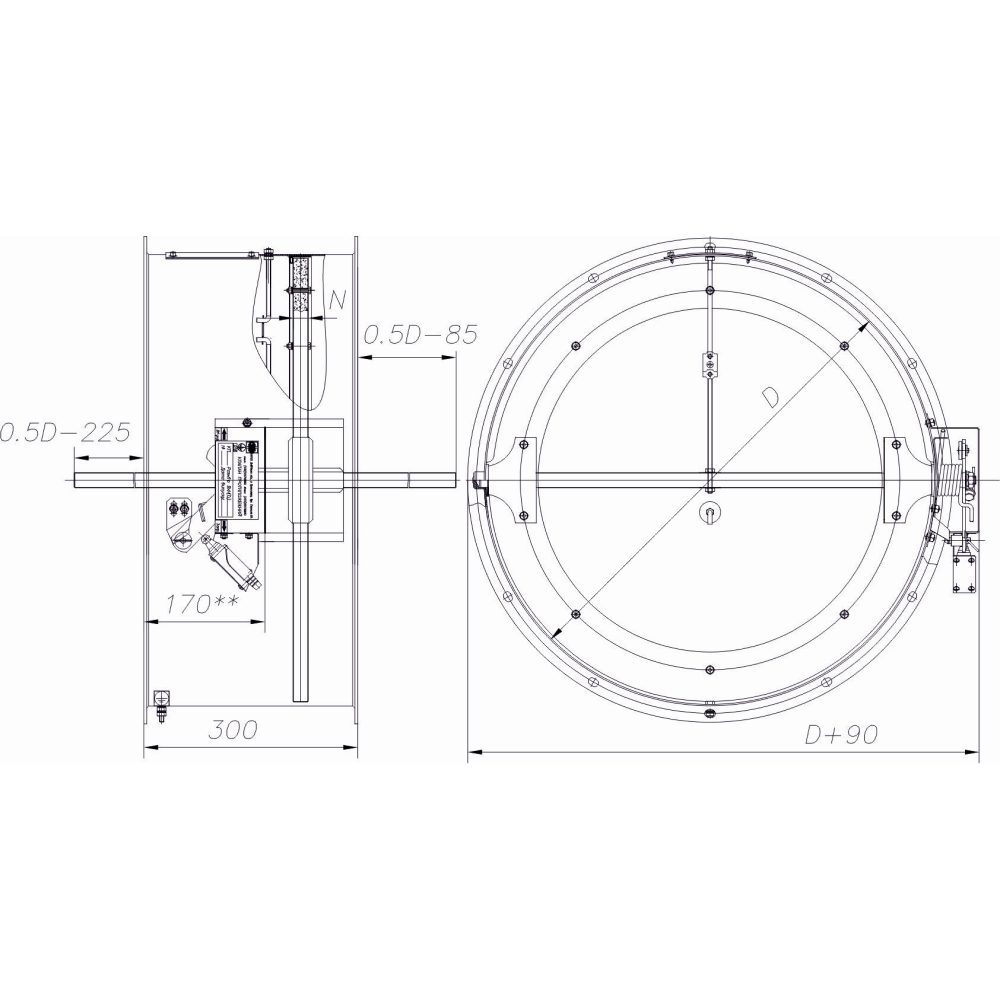

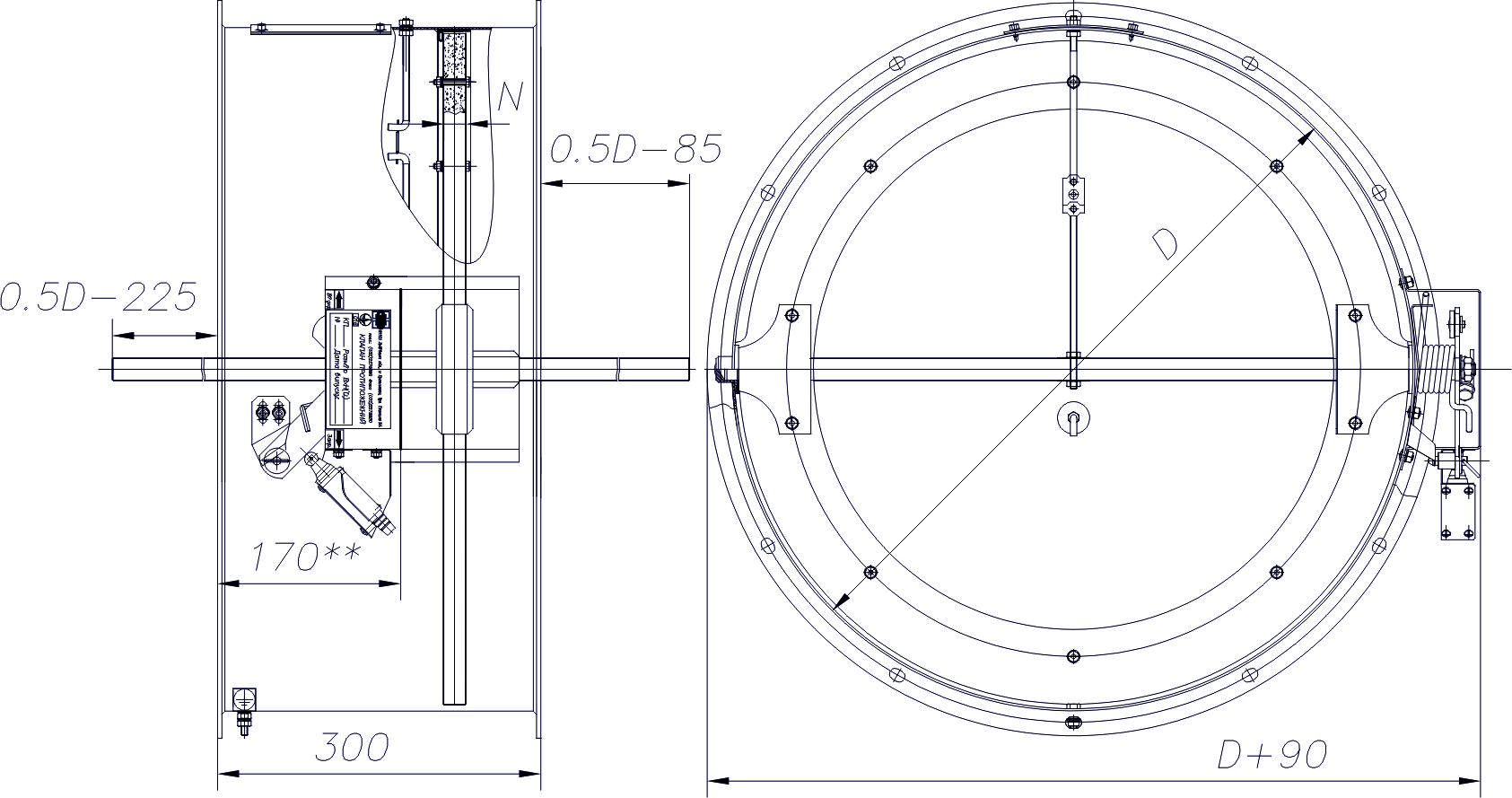

Рисунок 7- Габаритний кресленик круглих клапанів з механічним приводом

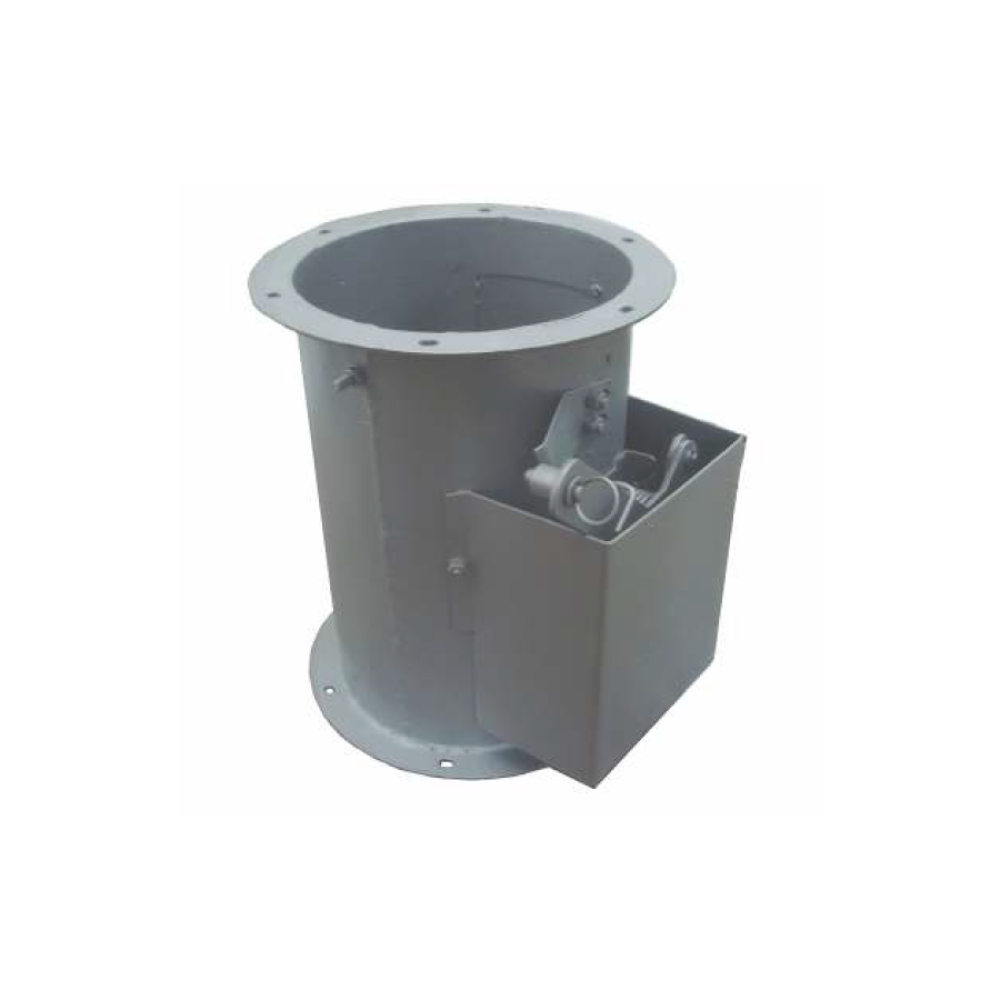

Конструкція та принцип роботи
Корпус клапана протипожежного виготовлений з листової оцинкованої сталі згідно з ДСТУ EN 10346:2014.
Заслінка клапана виготовлена з вогнетривкого матеріалу – «Вермикуліт».
Для ущільнення між вставкою і заслінкою клапана використовується терморозширюючий ущільнювач.
Для забезпечення опору повітропроникненню та газопроникненню використовується профіль гумовий пористий ущільнюючий.
У клапанах з механічним приводом використовується тепловий замок, температура спрацювання якого становить (72±2)°С.
Клапани з механічним приводом додатково комплектуються кінцевим вимикачем за ДСТУ EN 60947-5-1 (вказується при замовленні клапана).
При виникненні пожежі та підвищенні температури вище 72 ˚С легкоплавкий припій, що з’єднує деталі теплового замка у клапанах з механічним приводом розплавляється і звільняє пружину, що приводить в рух заслінку, яка перекриває прохідний переріз клапана.
При підвищенні температури термоущільнююча стрічка розширюється та ущільнює проміжок між корпусом і заслінкою з вогнетривкого матеріалу.
ТАБЛИЦЯ 2. Розміри та шифр клапанів протипожежних круглого перерізу типу KP(k)-60 та КПкEIS60

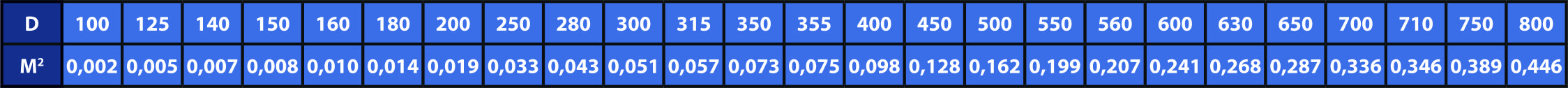

Таблиця 6. Площа прохідного перерізу круглих клапанів типу КПкEIS60, м²:

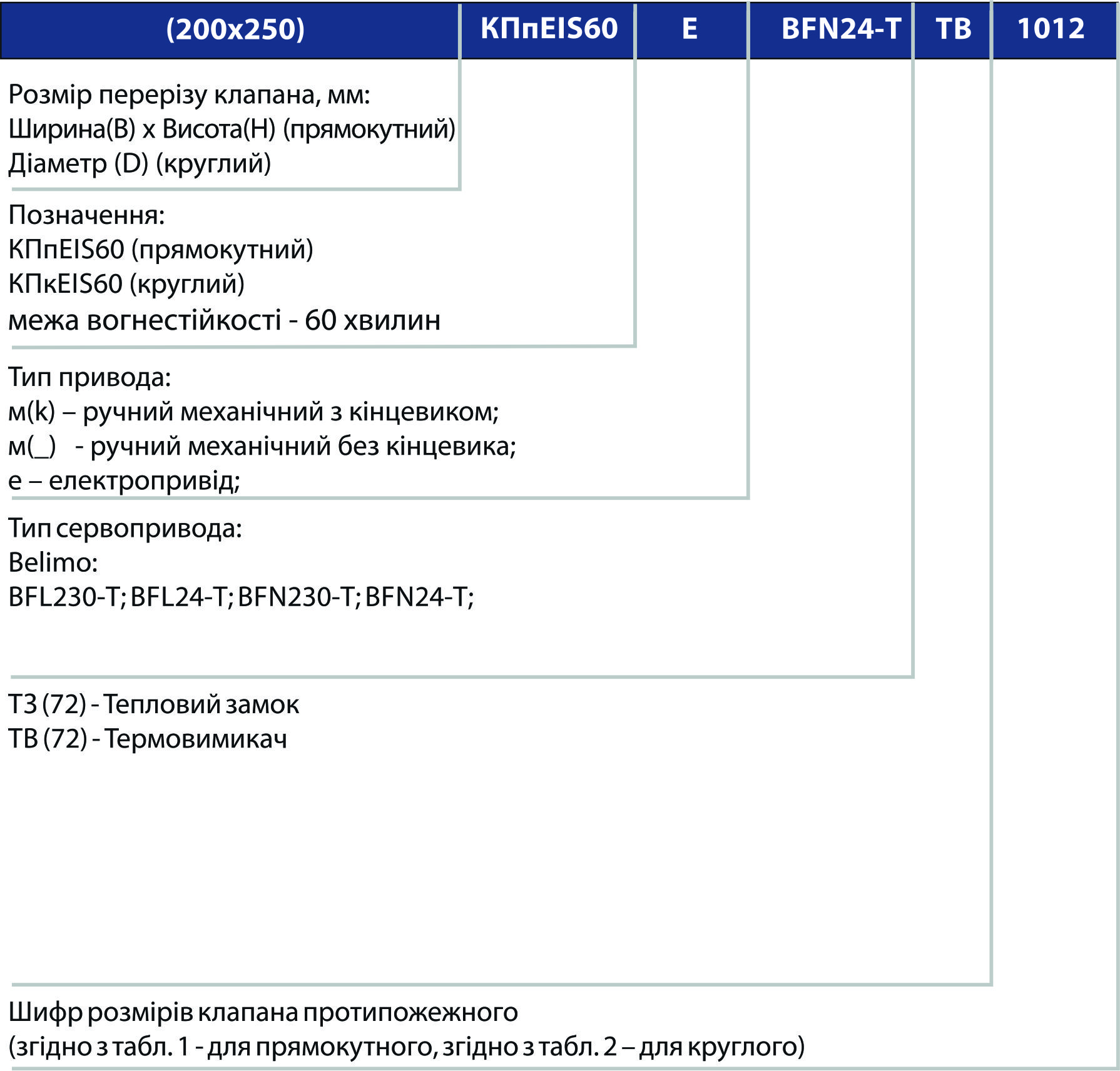

Умовне позначення клапана типу KП:
• Приклад позначення клапана протипожежного КПп прямокутного
• Клапан протипожежний універсальний прямокутного перерізу з фланцем, що працює в режимі вогнезатримання, загально-промислового виконання з межею вогнестійкості 1,0 годину шириною (В) – 200 мм, висотою (Н) – 250 мм і довжиною 300 мм з електроприводом Belimo з робочою напругою 24В:
Приклад умовного позначення протипожежного прямокутного клапана шириною (В) 200 мм та висотою (Н) 250 мм з межею вогнестійкості 60 хвилин з електроприводом Belimo BFN24-T:
Клапан протипожежний (200х250) КПпEIS60еBFN24-T ТВ(72) 1012
