Застосування клапанів – відповідно до вимог Державних будівельних норм і стандартів України:
• ДБН В.1.2-7-20078 «СЗНББО. Основні вимоги до будівель і споруд. Пожежна безпека» п.б.3.1.3.6.1.
• ДБН В.1.1.7-2016 «Пожежна безпека об’єктів будівництва. Загальні вимоги» пп.6.2,6.4 (табл.З)
• ДБН В.2.5-67:2013 «Опалення, вентиляція та кондиціювання» пп.7.2.9,7.2.15,7.11.1 (а,в,г,д), п.7.11.2
• ДБН В 2.5-56:2014 «Системи протипожежного захисту» п.10.7
• ТУ У 29.1-33272023-005:2010 «Клапани протипожежні. Технічні умови»
• ТУ У 29.1 -33272023-008:2019 «Клапани протипожежні. Технічні умови»
Клапани придатні для застосування у будь-якій просторовій орієнтації, встановлюються на різних ділянках повітропроводів, а також безпосередньо в отворах та прорізах будівельних конструкцій з нормованою межею вогнестійкості.
Клапани не підлягають встановленню в приміщеннях категорії А і Б за вибухонебезпечністю згідно з НАПБ Б.07.005, повітропроводах локального відсмоктування вибухонебезпечних сумішей та повітропроводах, для яких не передбачені регламентні роботи щодо періодичного очищення, що запобігає утворенню відкладень.
Клапани не призначені для встановлення у приміщеннях, температура повітря в яких більше ніж 70 °С (цехи загартування, котельні тощо).
Клапани призначені для експлуатування в закритих вибухобезпечних приміщеннях з неагресивним середовищем та штучно регульованими кліматичними умовами при атмосферному тиску не нижче ніж 62 кПа (460 мм рт.ст.) з температурою навколишнього повітря від -15 до + 50 °С і відносній вологості повітря 95 % при температурі + 35 °С. Вид кліматичного виконання -УХЛ 4 згідно з ГОСТ15150.
Клапани належать до виробів ремонтонепридатних та одноразового спрацювання.
Власником технічних умов ТУ У 29.1-33272023-008:2019 і виробником клапанів протипожежних згідно з сертифікатом відповідності виданим органом сертифікації «Центр сертифікації матеріалів та виробів» і зареєстрованих в реєстрі за № UA.032.CC.0363-19 від 20.11.2019 р. є ТзОВ «Технологічно-експериментальний завод» 81100, Львівська область, м. Пустомити, вул. Глинська, 54
В конструкції клапана протипожежного використаний принцип дублювання керуючих впливів з метою безвідмовного спрацювання (закриття) клапана на будь-якому етапі розвитку аварійної ситуації.
Основні технічні дані та характеристики.
• Межа вогнестійкості клапанів становить 60 хв.
• Температура спрацювання термоелектричного переривача – (72±2)°С.
• Час спрацювання клапана (закриття заслінки клапана) – не більше 60 с.
• Витік через клапан в закритому положенні (віднесений до площі перерізу клапана) за температури навколишнього середовища при перепаді тиску на клапані (300±15) Па не повинен перевищувати 200 м³годˉ¹мˉ².
• Витік через клапан в закритому положенні (віднесений до площі перерізу клапана) за температури пожежі (у перерахунку на 20ºС) при перепаді тиску на клапані (300±15) Па не повинен перевищувати 360 м³годˉ¹мˉ².
Габаритно-установчі розміри вказані у табл.1 та на рис.2.
Додаткові можливості
Комплектація переходами з прямокутного перерізу клапана на круглий переріз вентиляційного каналу необхідного діаметру.

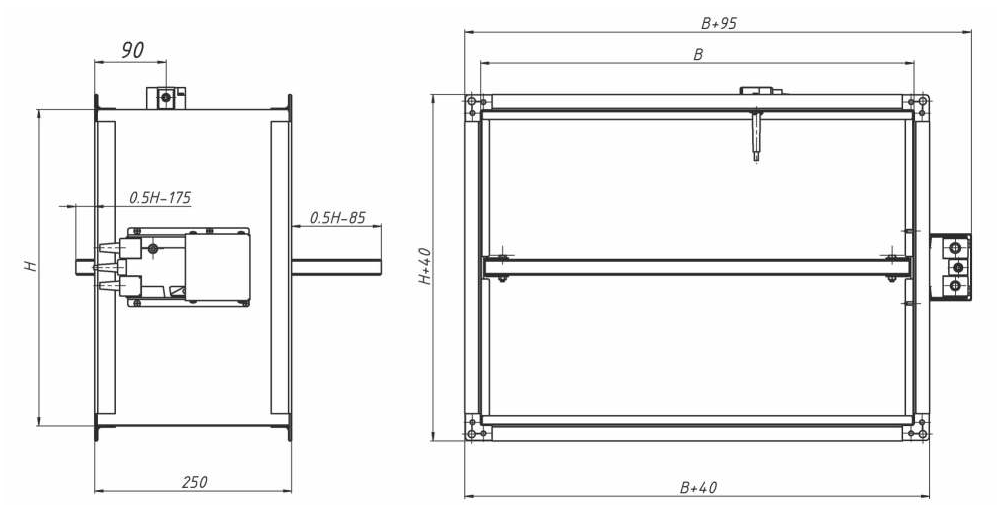

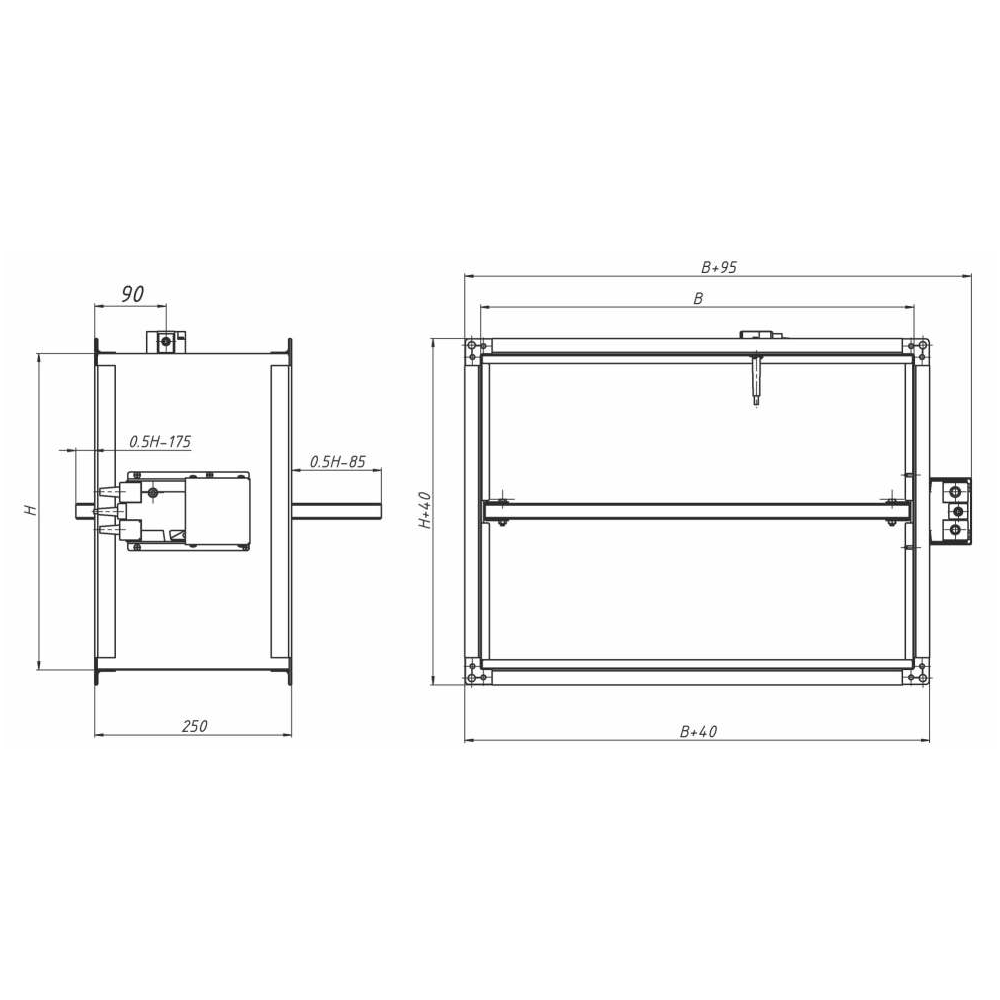

Рисунок 2 – Габаритний кресленик прямокутного клапана з електричним приводом (у положенні «відкрито»)

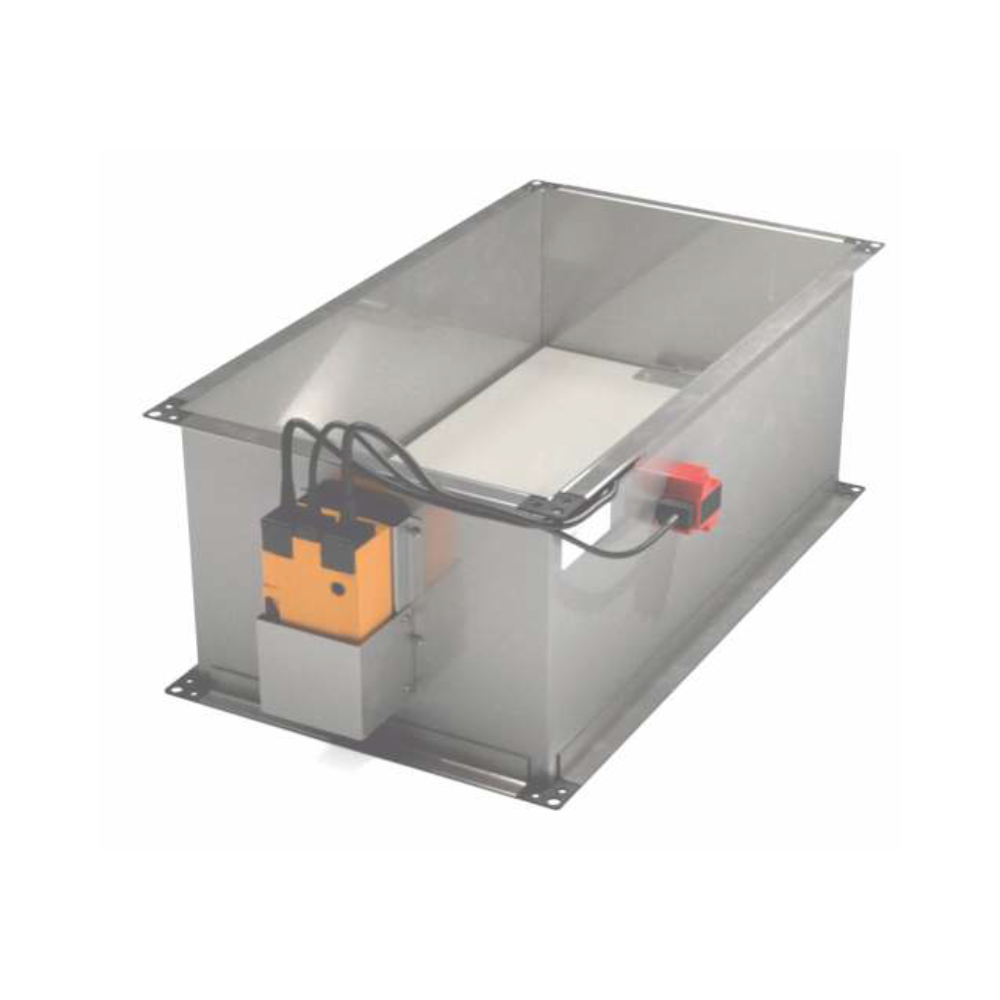

Конструкція та принцип роботи
Корпус клапана протипожежного виготовлений з листової оцинкованої сталі згідно з ДСТУ EN 10346:2014.
Заслінка клапана виготовлена з вогнетривкого матеріалу – «Вермикуліт» або «Tecbor B».
Для ущільнення між вставкою і заслінкою клапана використовується терморозширюючий ущільнювач.
Для забезпечення опору повітропроникненню та газопроникненню використовується профіль гумовий пористий ущільнюючий.
Для клапанів з електроприводом використовують приводи:
• BELIMO: BFL 24-T, BFL 230-T, BFN230-T, BFN24-T;
• SIEMENS: GGA 126.1E; GGA 326.1E; GNA 126.1E; GNA 326.1E; GRA 126.1E; GRA 326.1E
• LUFBERG: FS05S24S(T); FS05S220S(T); FS10S24S (T); FS10S220S (T); FS15S24S(T); FS15S220S(T)
Клапани з електроприводом укомплектовані термовимикачем, температура спрацювання якого плюс 72 °С , що подає сигнал для спрацювання електропривода з вмонтованою зворотньою пружиною, що приводить в рух заслінку, яка перекриває прохідний переріз клапана.
При підвищенні температури термоущільнююча стрічка розширюється та ущільнює проміжок між корпусом і заслінкою з вогнетривкого матеріалу.

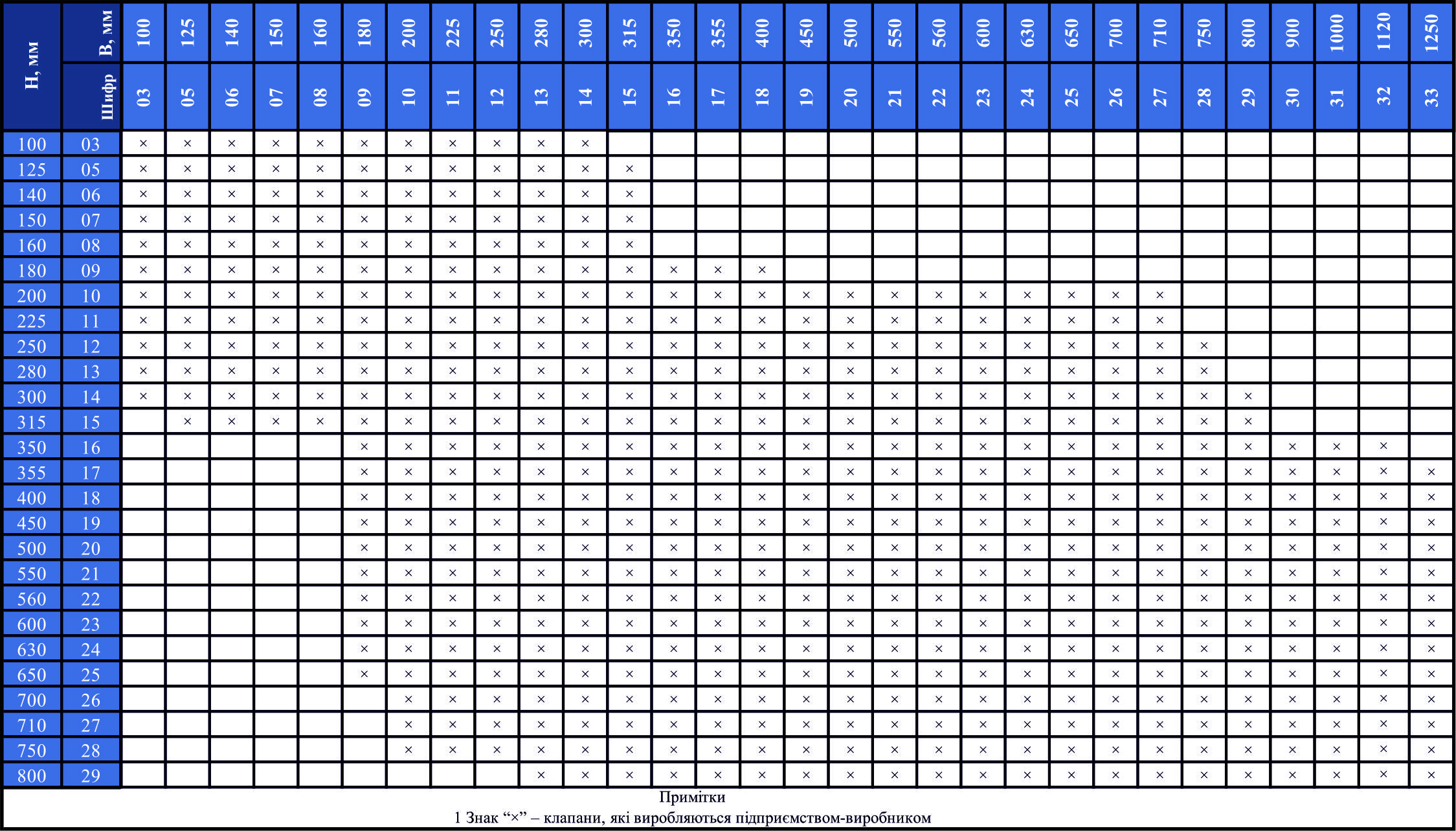

ТАБЛИЦЯ 1. Розміри та шифр клапанів протипожежних прямокутного перерізу типу KP(p)-60 та КПпEIS60

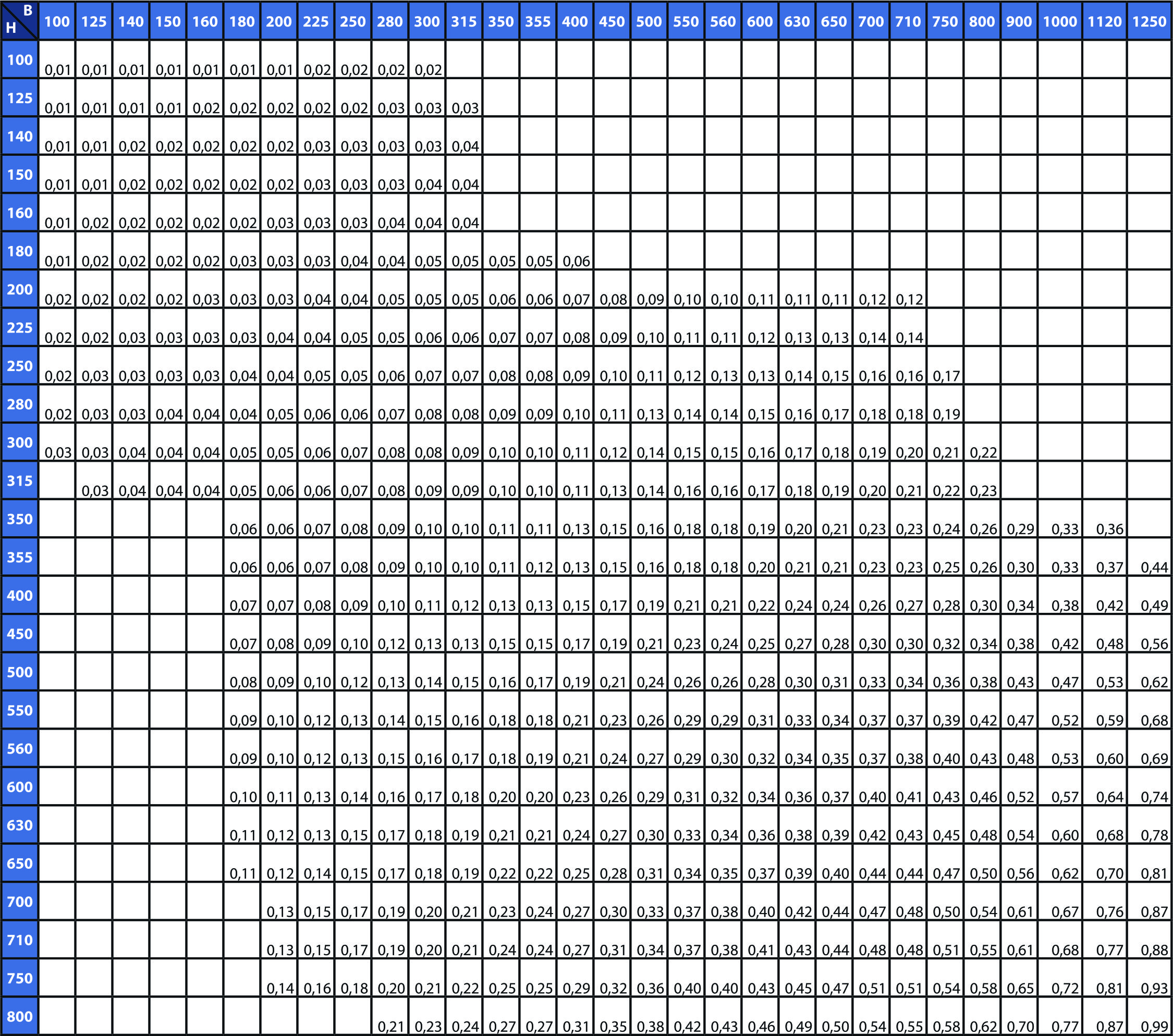

Таблиця 3. Площа прохідного перерізу прямокутних клапанів типу KP(p)-60, м²

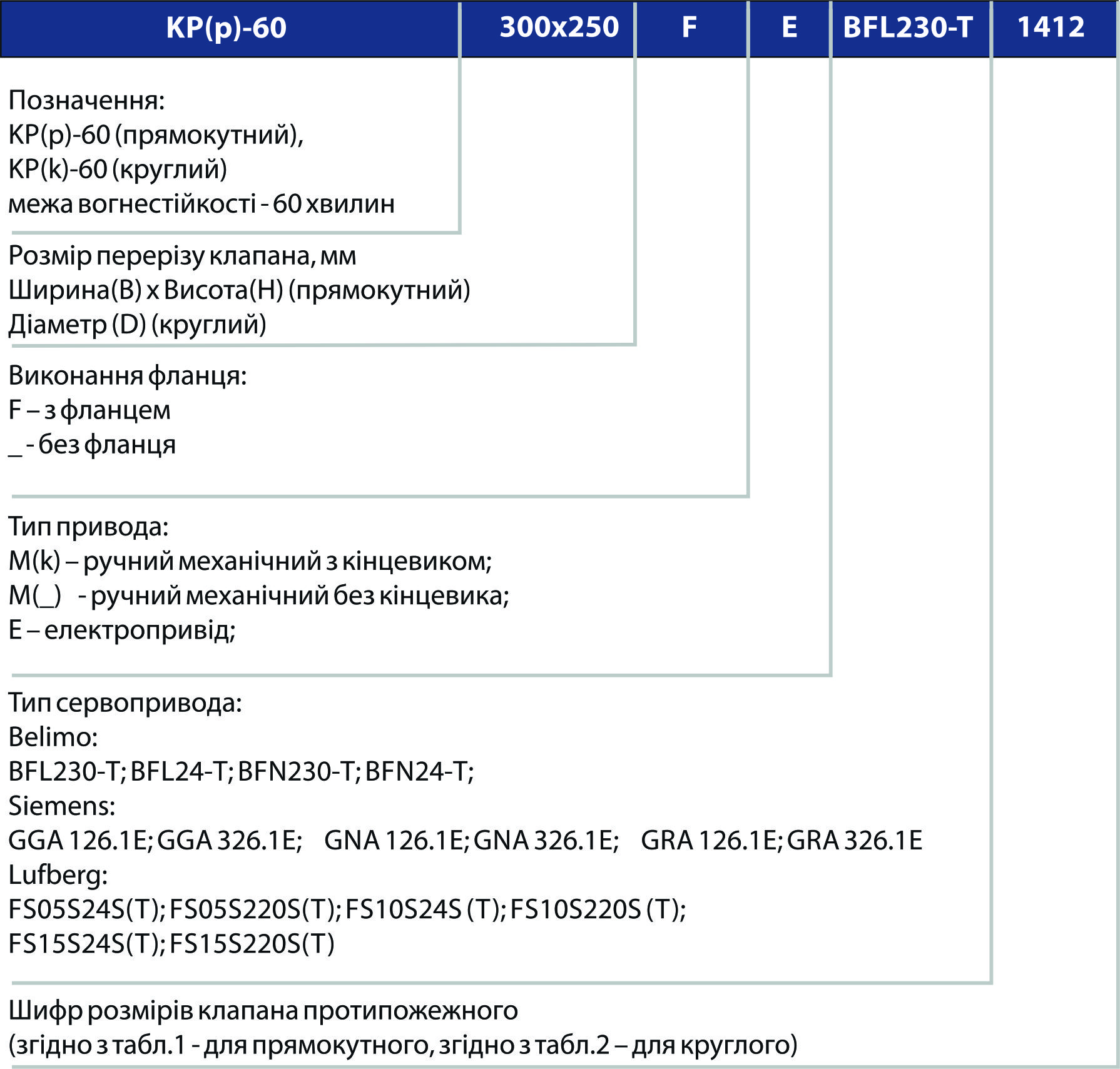

Умовне позначення клапана типу KP:
• Приклад позначення клапана протипожежного КР(р) прямокутного
• Клапан протипожежний прямокутного перерізу з фланцем, що працює в режимі вогнезатримання, загальнопромислового виконання з межею вогнестійкості 1,0 годину шириною (В) – 300 мм, висотою (Н) – 250 мм і довжиною 250 мм з електроприводом Belimo змінного струму з робочою напругою ῀ 220В:
Приклад умовного позначення протипожежного прямокутного клапана шириною (В) 300 мм та висотою (Н) 250 мм з межею вогнестійкості 60 хвилин з електроприводом Siemens GRA126.1E: Клапан протипожежний KP(p)-60 300×250 F E GRA126.1E 1412
