Стандартизовано, Вентиляційні обводи круглого перерізу виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 80 мм. до 1400 мм., прямокутного перерізу розмірами від 100х100 мм. до 1000х3550 мм.
Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.
Види стандартизованих обводів:

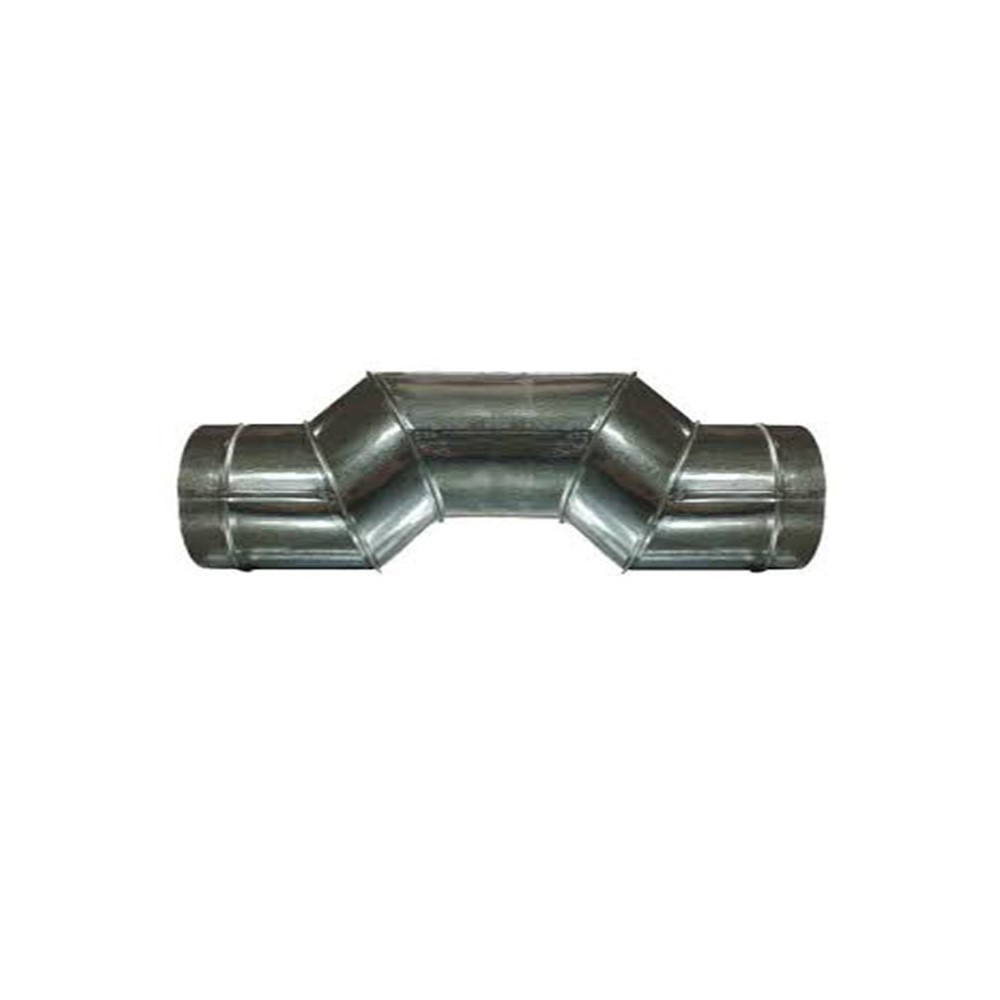

– Обводи для повітропроводів круглого перерізу TEZ ОК
– Обводи для повітропроводів прямокутного перерізу TEZ ОП
Умовне позначення

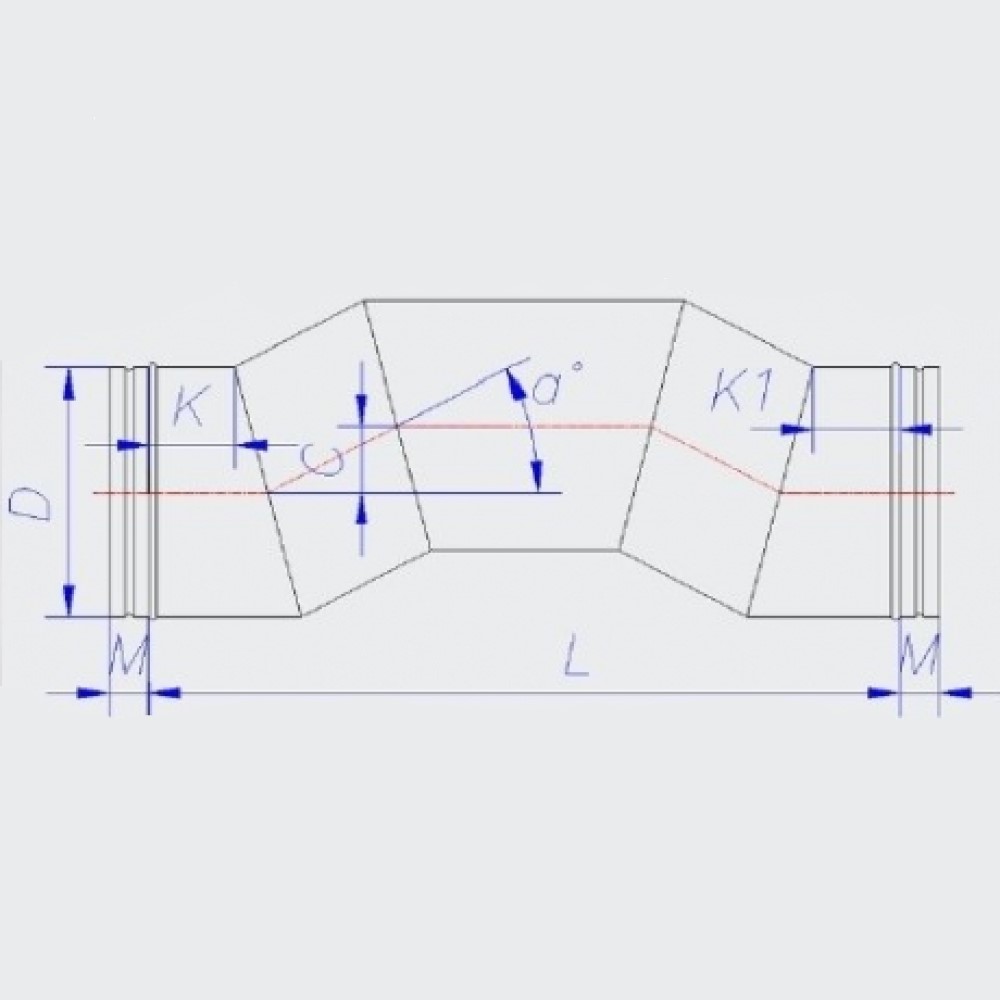

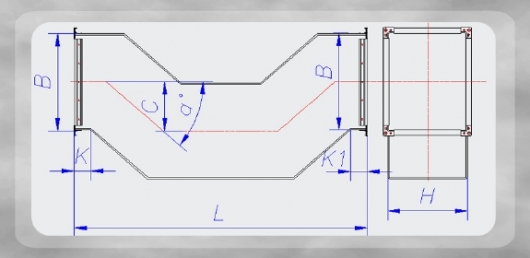

Обвід круглого перерізу D ОК 00-C; Обвід прямокутного перерізу ВхН ОП 0000-L;
ОК — Обвід круглого перерізу; ВхН — розміри обводу;
D — Діаметр обводу;
0000 — шифр ( 00-D (діаметр));
C — зміщення осі;
L — Довжина обводу і додаткові розміри задають при їх відмінності від заводських;

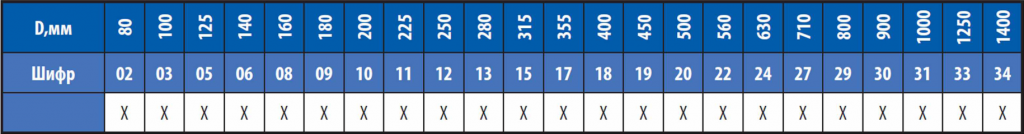

Таблиця 21. Розміри і шифр повітропроводів і фасонних елементів круглого перерізу

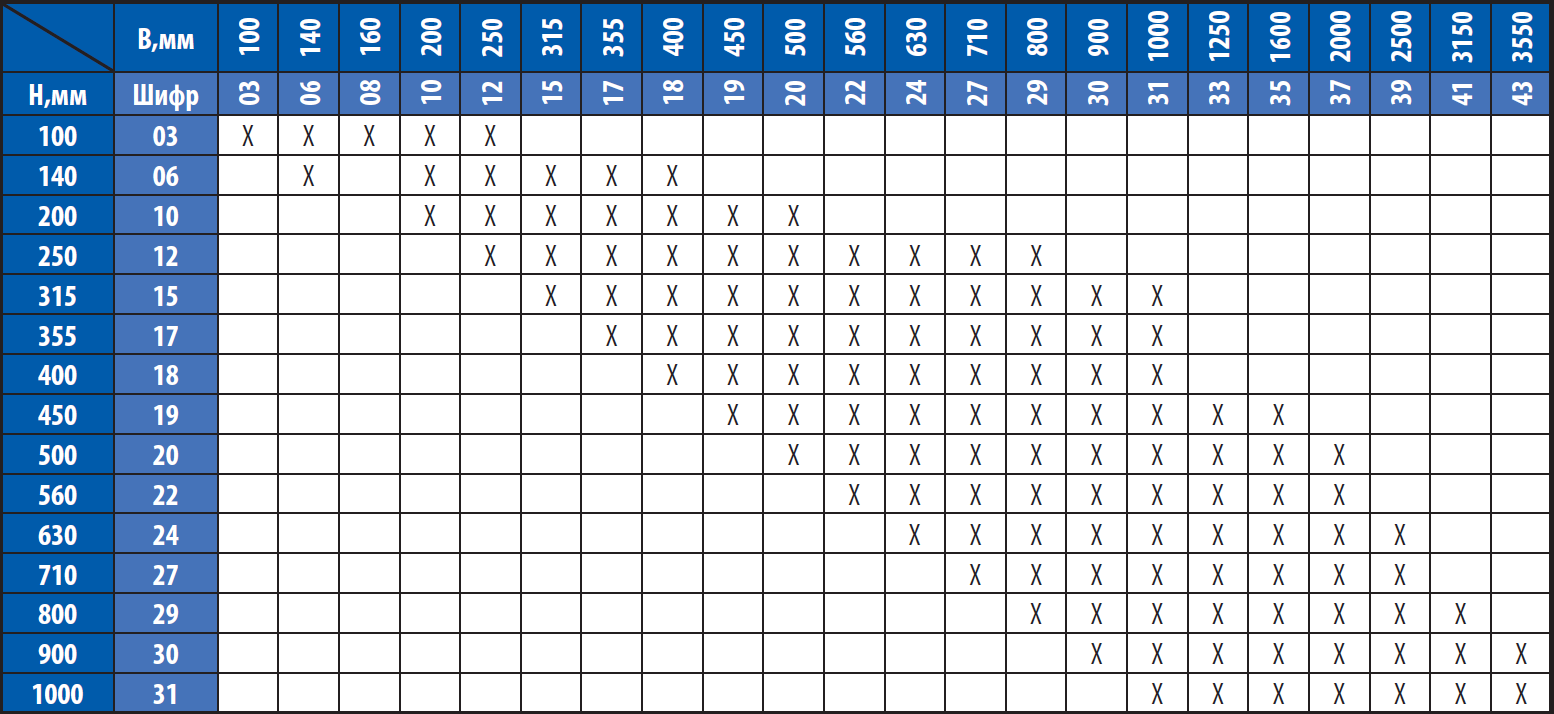

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.
