Перехідник прямокутний TEZ ПСП

Перехідник симетричний для повітропроводів прямокутного перерізу TEZ ПСП

Вентиляційні перехідники (переходи) для повітропроводів прямокутного перерізу TEZ – це невід’ємний сполучно-монтажний елемент системи вентиляції, які використовуються для сполучення між собою двох вентиляційних каналів (повітропроводів) прямокутного перерізу з різними діаметрами. Вентиляційні переходи використовується, також для приєднання витяжок, патрубків вентиляторів та вентиляційних установок до повітропроводу більшого або меншого діаметру.

Стандартизовано, Вентиляційні перехідники прямокутного перерізу виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 100х100 мм. до 1000х3550 мм.

Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.

Види стандартизованих перехідників (переходів) прямокутного перерізу:
– Перехідник симетричний TEZ ПСП
– Перехідник односторонній TEZ ПОП

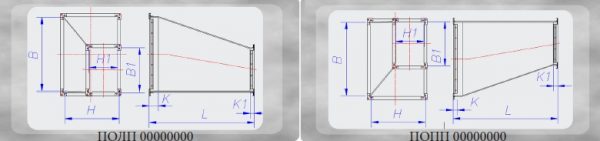

– Перехідник односторонній зміщений вліво TEZ ПОЛП
– Перехідник односторонній зміщений вправо TEZ ПОПП

– Перехідник асиметричний TEZ ПАП

Умовне позначення
Перехідники симетричні прямокутні ВхН-В1хН1 ПСП 00000000 — L
ВП — Перехідник прямокутний (С-симетричний);
ВхН-В1хН1 — розміри перехідника;
0000 — Шифр (00 – В,В1 (ширини); 00 – Н,Н1 (висоти));
СхС1 — Зміщення осей (для типу 5)
L — Довжина перехідника і додаткові розміри задають при їх відмінності від заводських.

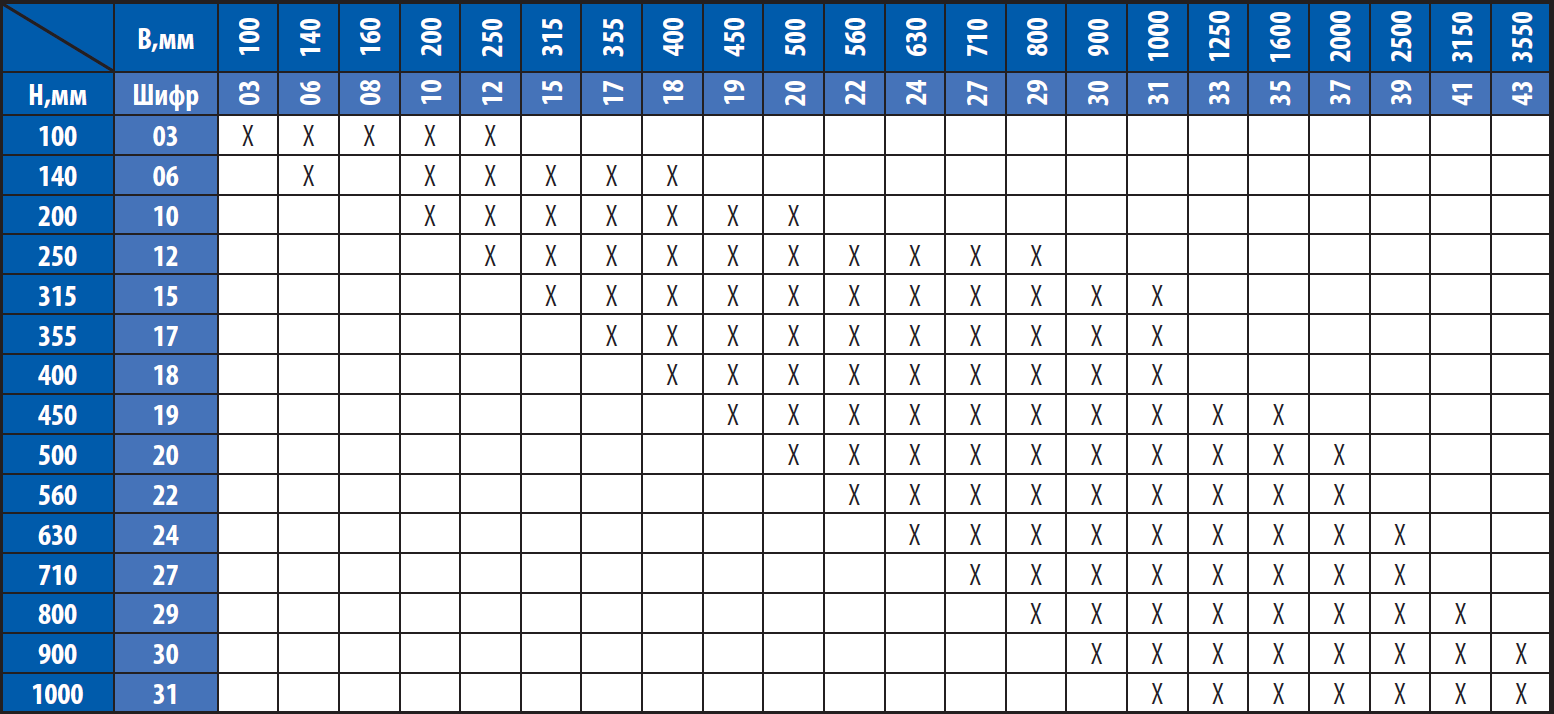

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.
