Перехідники з прямокутного на круглий TEZ ПСП-К

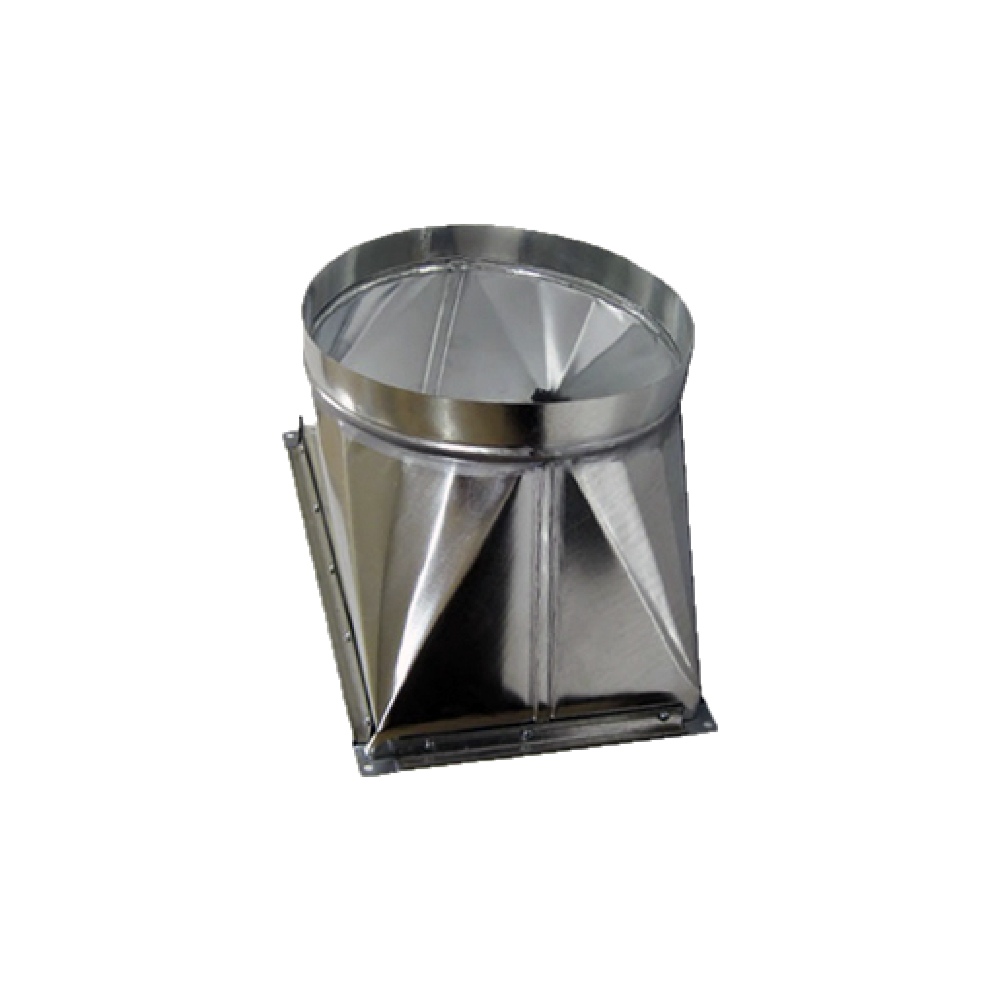

Перехідник симетричний з прямокутного на круглий переріз TEZ ПСП-К

Вентиляційні перехідники (переходи) з прямокутного на круглий переріз TEZ – це невід’ємний сполучно-монтажний елемент системи вентиляції, які використовуються для сполучення між собою двох вентиляційних каналів (повітропроводів), одного з прямокутним перерізом до іншого з круглим перерізом. Вентиляційні переходи використовується, також для приєднання витяжок, патрубків вентиляторів та вентиляційних установок до повітропроводу іншого типу.

Стандартизовано, Вентиляційні перехідники з прямокутного перерізу на круглий переріз виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром зі сторони прямокутного перерізу від 100х100 мм. до 1000х3550 мм. та діаметром зі сторони круглого перерізу від 80 мм. до 1400 мм.

Додаткові можливості:
– Замовлення проміжних діаметрів;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу.

Види стандартизованих перехідників (переходів) з прямокутного перерізу на круглий переріз:
– Перехідник симетричний з прямокутного на круглий переріз TEZ ПСП-К
– Перехідник односторонній з прямокутного на круглий переріз TEZ ПОП-К
– Перехідник односторонній зміщений вліво з прямокутного на круглий переріз TEZ ПОЛП-К
– Перехідник односторонній зміщений вправо з прямокутного на круглий переріз TEZ ПОПП-К

– Перехідник асиметричний з прямокутного на круглий переріз TEZ ПАП-К

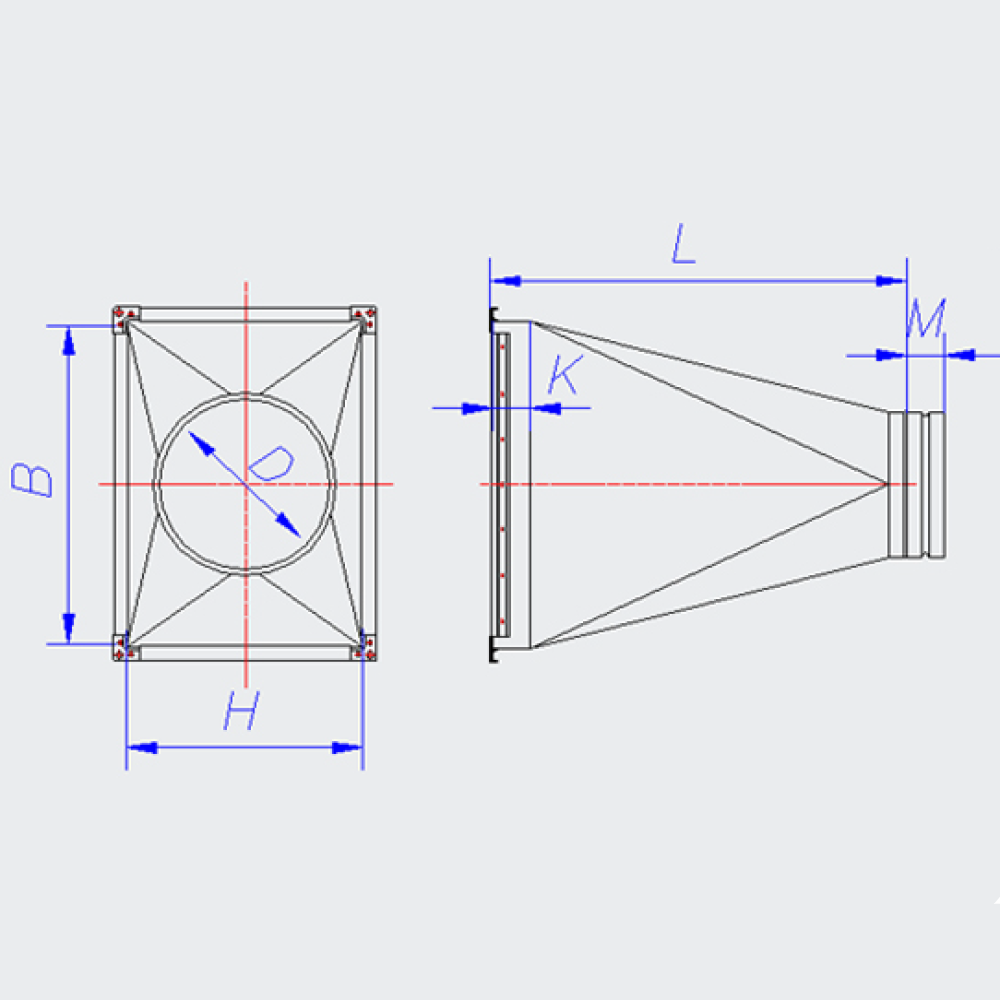

Умовне позначення
Перехідники симетричні з прямокутного на круглий переріз ВхН-В1хН1 ПСП-К 00000000 – L ВП-К — Перехідник з прямокутного на круглий переріз (С-симетричний);
ВхН-В1хН1 — Розміри перехідника;
0000 — Шифр (00 – В,В1 (ширини); 00 – Н,Н1 (висоти));
С-С1 — Зміщення осей (для типу 5)
L — Довжина перехідника і додаткові розміри задають при їх відмінності від заводських.

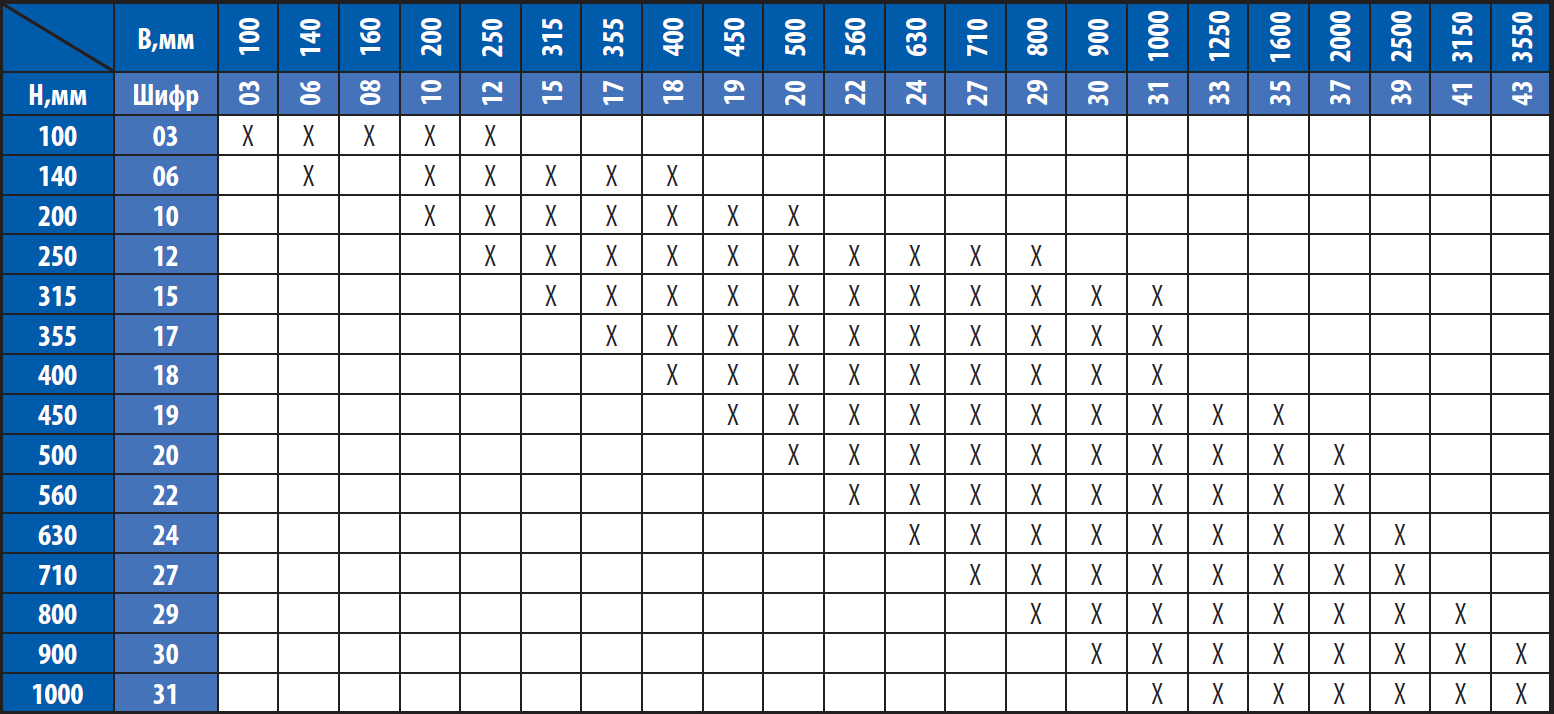

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.

Таблиця 21. Розміри і шифр повітропроводів і фасонних елементів круглого перерізу
