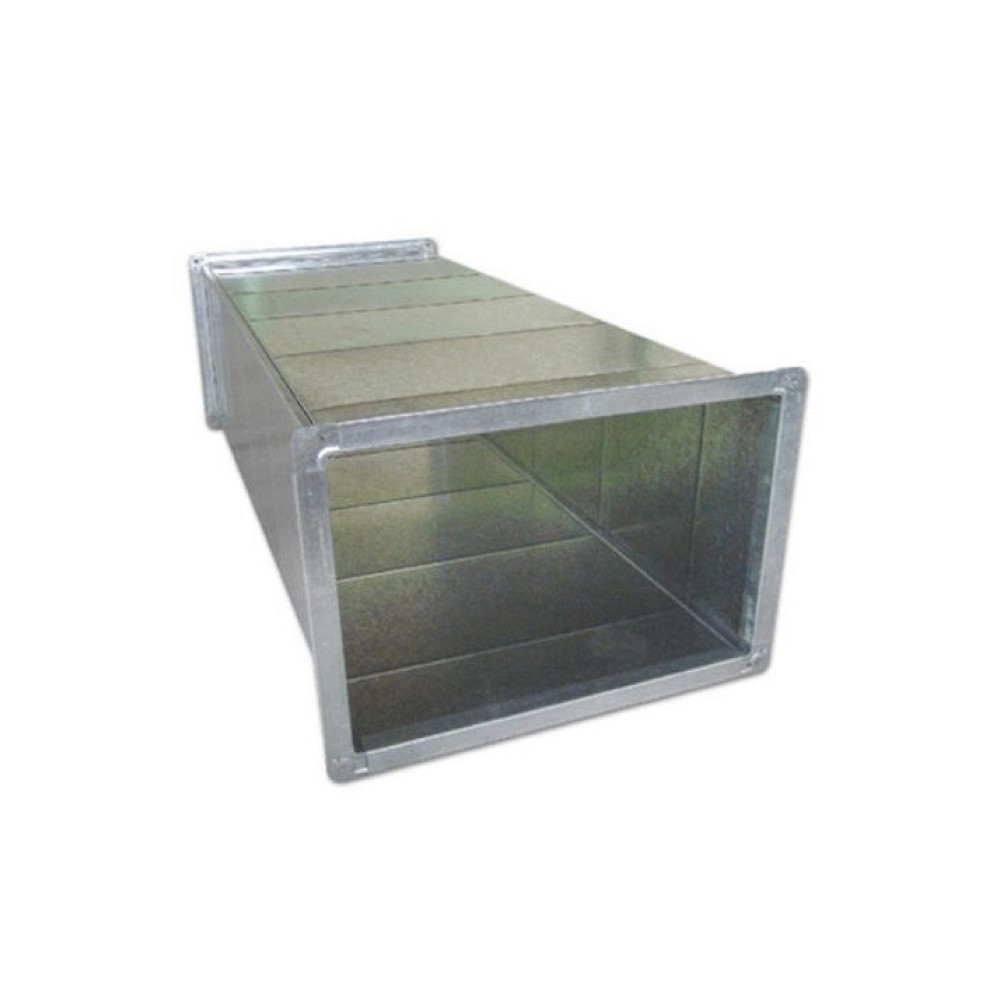

Вентиляційні канали (повітропроводи) застосовуються в системах припливної та витяжної вентиляції різних приміщень в будівлях промислового, комерційного призначення та житлових приміщеннях
Стандартизовано, вентиляційні канали виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 100х100 мм. до 1000х3550 мм.
За додатковим запитом можна замовити розміри повітропроводів, матеріали виробу (оцинкована сталь, нержавіюча сталь, мідь), товщину металу відмінні від стандартних, крім того вентиляційні канали можуть комплектуватися регульованими клапанами або іншими пристосуваннями для контролю обсягу і напрямку потоку повітря.
Внаслідок погіршення аеродинамічних характеристик не рекомендується використовувати повітропроводи з відношенням сторін більш ніж 1:3. Повітропроводи великих перерізів можуть мати додаткові ребра жорсткості.
Прямокутний переріз сприяє оптимальній гідродинаміці та ефективності вентиляційної системи.
Можливе виконання повітропроводів:
з фланцевим з’єднанням – ПФП 0000;
з рейковим з’єднанням – ПРП 0000.
Повітропроводи комплектуються фланцями з профілем Р20, Р30 в залежності від перерізу повітропроводу.
Додатково фланці можуть бути загерметизовані силіконом.
Умовне позначення

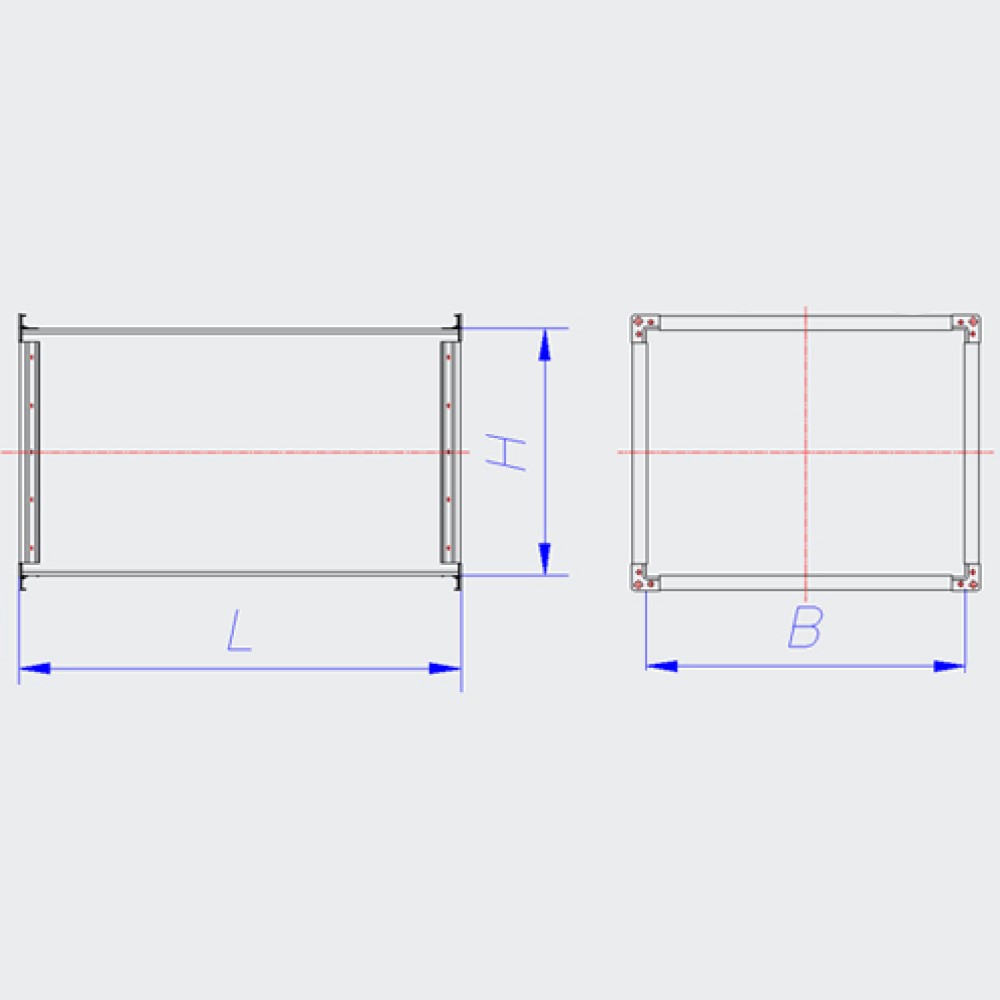

Повітропровід прямокутний (Ф-фланцеве з’єднання) ВхН ПФП 0000 — L
ПП — Повітропровід прямокутний (ПФП – Повітропровід прямокутний з фланцями; ПРП – Повітропровід прямокутний під рейкове з’єднання)
ВхН — Розмір повітропроводу
0000 — Шифр(00 – В (ширини); 00 – Н (висоти), з табл.22)
L — Довжина повітропроводу (максимальна 2м)

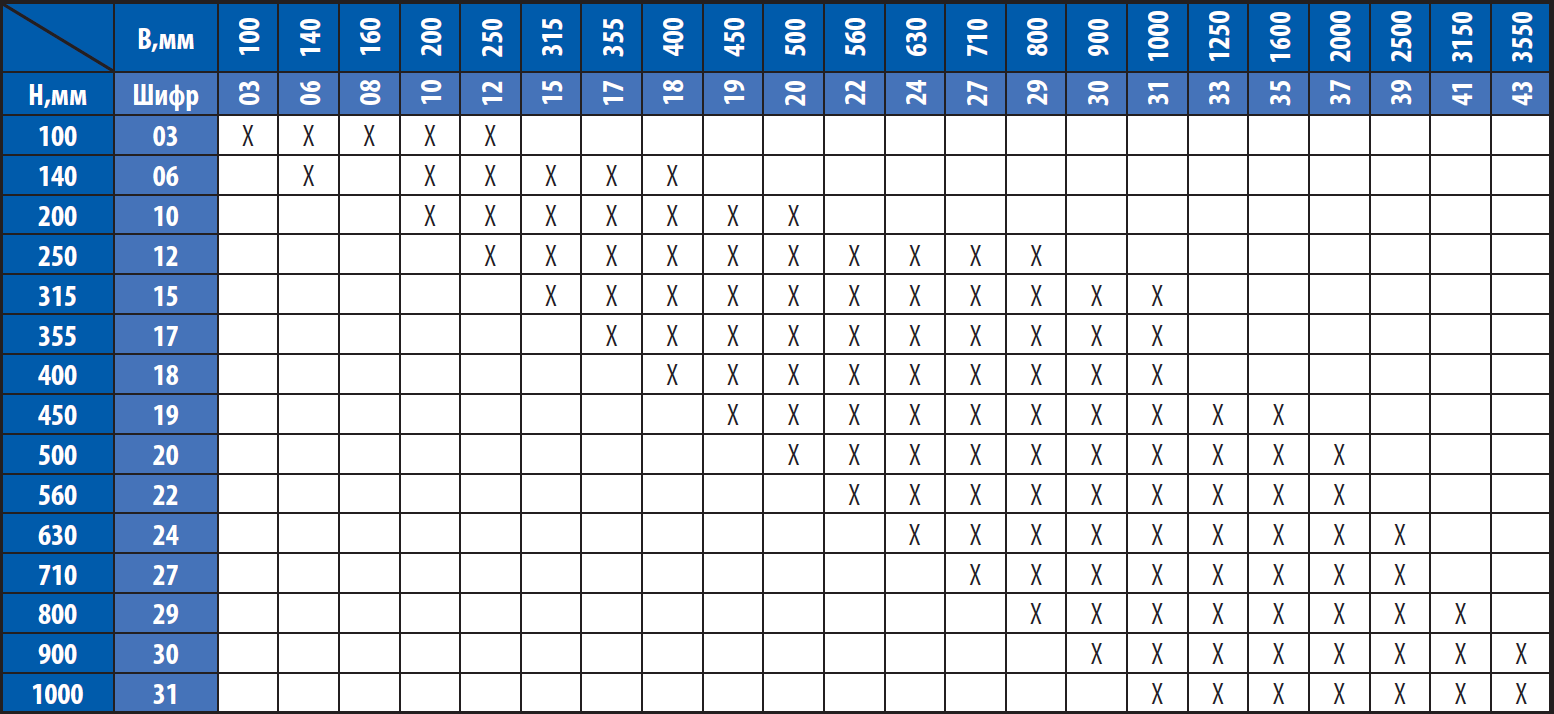

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.
