Вентиляційні канали застосовуються в системах припливної та витяжної вентиляції різних приміщень в будівлях промислового, комерційного призначення та житлових приміщеннях
Стандартизовано, вентиляційні канали з фланцевим з’єднанням виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 80 мм. до 1400 мм.
За додатковим запитом можна замовити розміри повітропроводів, матеріали виробу (оцинкована сталь, нержавіюча сталь, мідь), товщину металу відмінні від стандартних.
Додаткові можливості:
Довільна довжина виробів;
Замовлення проміжних діаметрів повітропроводів та фасонних частин;
Додаткова жорсткість (проміжний зиг);
Комплектація повітропроводів ніпелями;
Різні виконання з’єднання повітропроводів.
Повітропроводи круглого перерізу можуть бути виготовлені у наступних варіантах з’єднання:
– ніпельне (зовнішні та внутрішні) з’єднання;
– фланцеве з’єднання;
– з’єднання «труба в трубу» (+/-).
Круглі повітропроводи ніпельного сполучення – це безфланцеві повітропроводи з великою кількістю фасонних частин, які дозволяють створити будь-які конфігурації вентиляційних мереж. Діаметри і номенклатура труб та фасонних частин повітропроводів відповідає європейському стандарту повітропроводів.

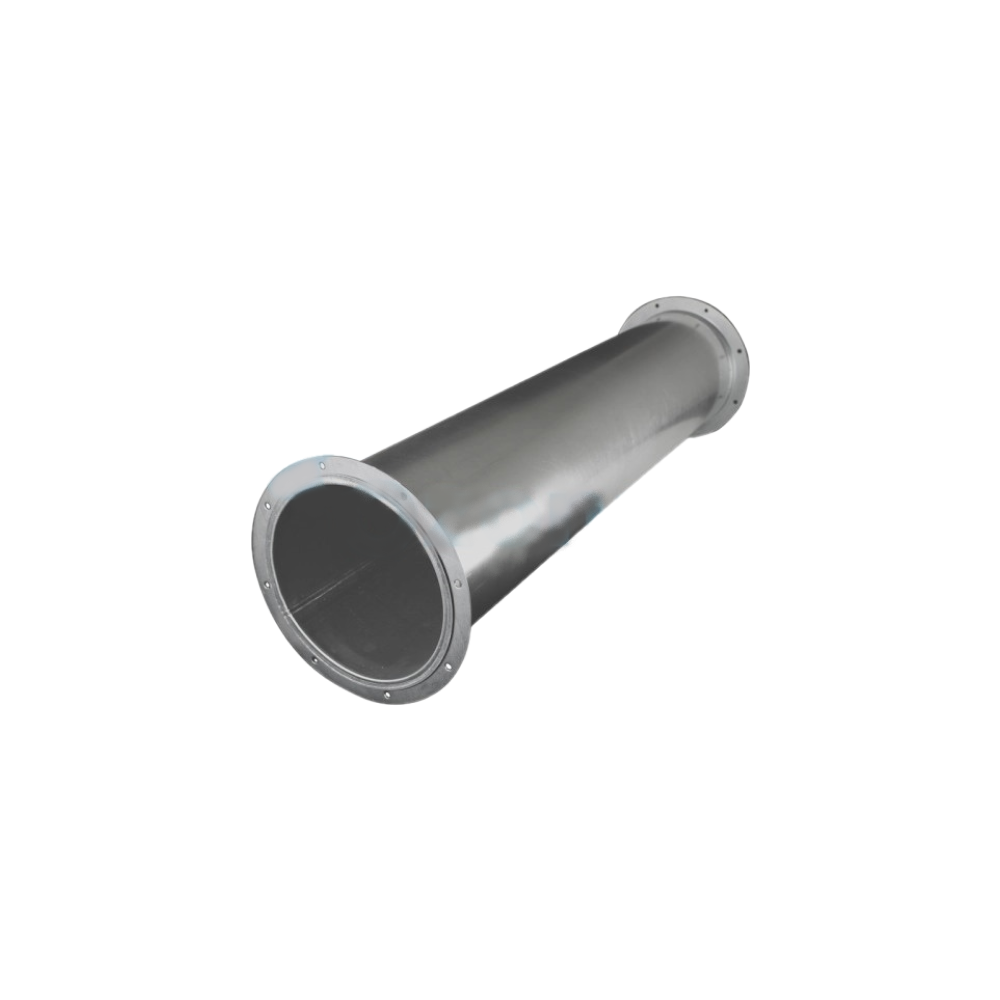

Круглі повітропроводи з фланцями – повітропроводи з присадженими фланцями з чорного металу.
Слід застосовувати повітропроводи з внутрішнім діаметром від 80 до 1400 мм. Прямі ділянки – до 6000 мм. За конструктивними і технологічними умовами допускається зміна довжини прямої ділянки до 12000 мм. Для повітропроводів діаметром 1000 мм і більше рекомендована довжина прямої ділянки не більше 3000 мм.
Умовне позначення
Повітропровід круглого перерізу D ПК 00-L
ПК — повітропровід круглий (С- спіральний; Ф – фланцеве з’єднання)
D — діаметр повітропроводу
00 — шифр (00-D (діаметр) з табл.21)
L — Довжина повітропроводу

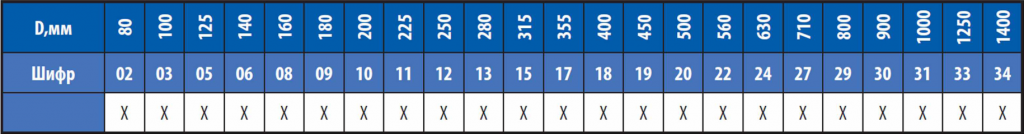

Таблиця 21. Розміри і шифр повітропроводів і фасонних елементів круглого перерізу
