Низький рівень шуму при роботі систем вентиляції і кондиціювання повітря є дуже важливим показником. Шум є одним з основних джерел порушення комфортного стану. Тому при розробці систем і підборі відповідного обладнання повинен обов’язково враховуватися акустичний фактор. Шуми і звуки утворюються хвилями, що виникають при стисненні і розширенні, в повітрі, повітропроводах, системі гідравліки, в рідинах, що переміщуються по трубах. Швидкість поширення звуку в повітрі – близько 340 м/с.
Основним параметром шуму є його частота. Вона відповідає кількості коливань в секунду хвиль розширення і стиснення. Людина здатна розрізняти звуки в межах від 20 Гц до 20000 Гц. За нормальних умов роботи систем вентиляції і кондиціювання повітря до розгляду належить вузький спектр частот, як правило, від 63 Гц до 8000 Гц. Одним з найефективніших способів зниження рівня шуму в системах вентиляції і кондиціювання повітря є наявність в системі шумопоглиначів, які знижують рівень шуму, що створюються агрегатами вентиляційної системи.
Шумопоглиначі встановлюються безпосередньо в прямокутний вентиляційний канал (повітропровід) систем вентиляції і кондиціювання повітря промислових і громадських приміщень, в умовах помірного клімату. Повітря або інші не вибухонебезпечні газові суміші, що переміщуються через канал, агресивність яких по відношенню до вуглецевих сталей звичайної якості не вище агресивності повітря, що мають температуру від -40°С до +70°С, не повинні містити липких речовин, волокнистих і абразивних матеріалів, а вміст пилу та інших твердих домішок повинно бути не більш ніж 100 мг/м3.
Швидкість проходження повітря між пластинами шумопоглинача не повинна перевищувати 20 м/с.
Касетні шумопоглиначі можуть працювати в будь-якому положенні.

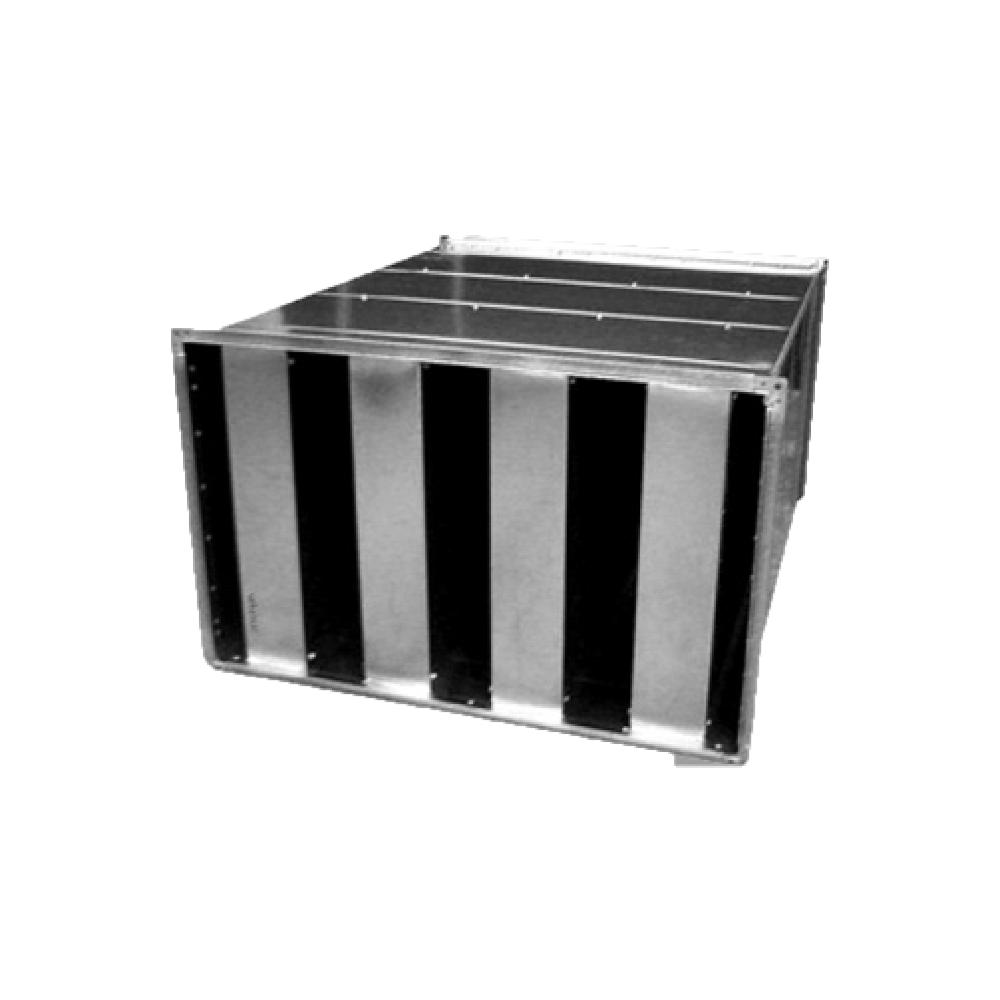

Корпус шумопоглинача виготовлений з оцинкованого стального листа марки 08ПС в стандартному виконанні. В якості шумопоглинаючого матеріалу в касетних шумопоглиначах застосовується базальтоволокниста мінераловатна плита обтягнута скловолокнистим волоком для запобігання видування мінераловатної стружки в повітря, що проходить через шумопоглинач.
Основні технічні характеристики шумопоглинаючого матеріалу наведені нижче.
Питома густина: 80 кг/м3
Міцність на стиснення: 3 кН/м2 (при деформації 5%)
Максимальна робоча температура:
+250°С (температура поверхні покриття не повинна перевищувати +80°С)
Теплопровідність (при різних середніх температурах):
Вт/мК,
10°С 0,034
100°С 0,046
200°С 0,065

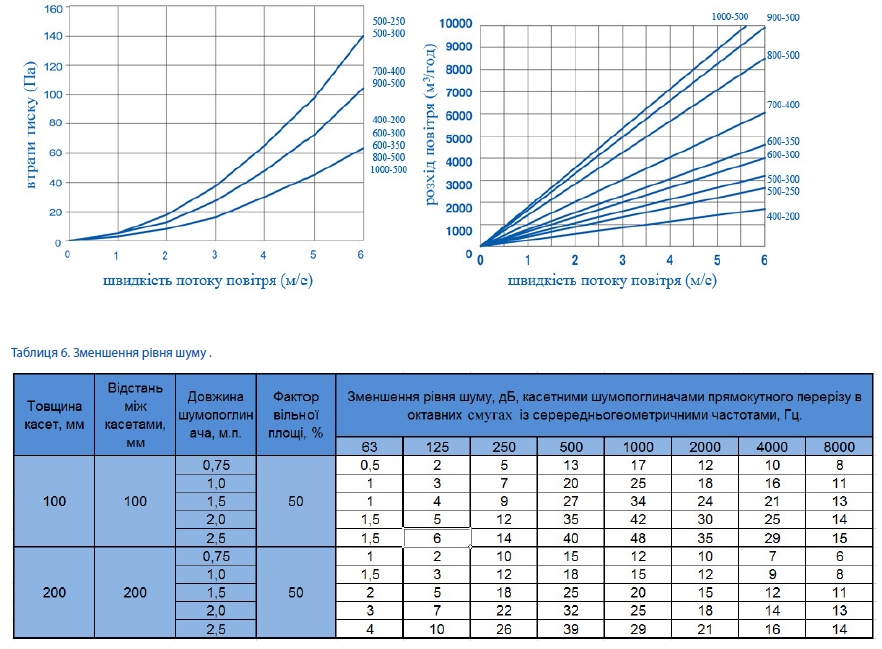

Аеродинамічні характеристики шумоглушників ШКП
Умовне позначення
Шумопоглинач касетний прямокутний ВхН ШКП 0000-L
ШП — типове позначення шумопоглинача прямокутного (К – касетний)
ВхН — розмір шумопоглинача;
0000 — шифр (00 – В (ширина); 00 –Н (висота), з табл.5);
L — довжина шумопоглинача.

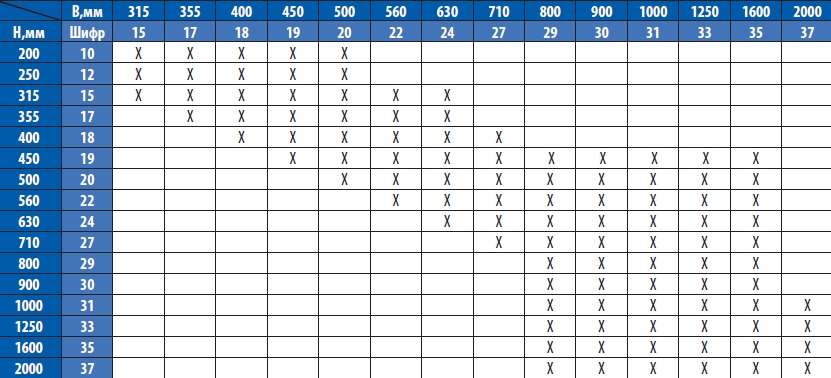

Таблиця 5. Розміри та шифр шумопоглиначів прямокутних
У випадку необхідності можливе виготовлення шумопоглинача у проміжних типорозмірах.
