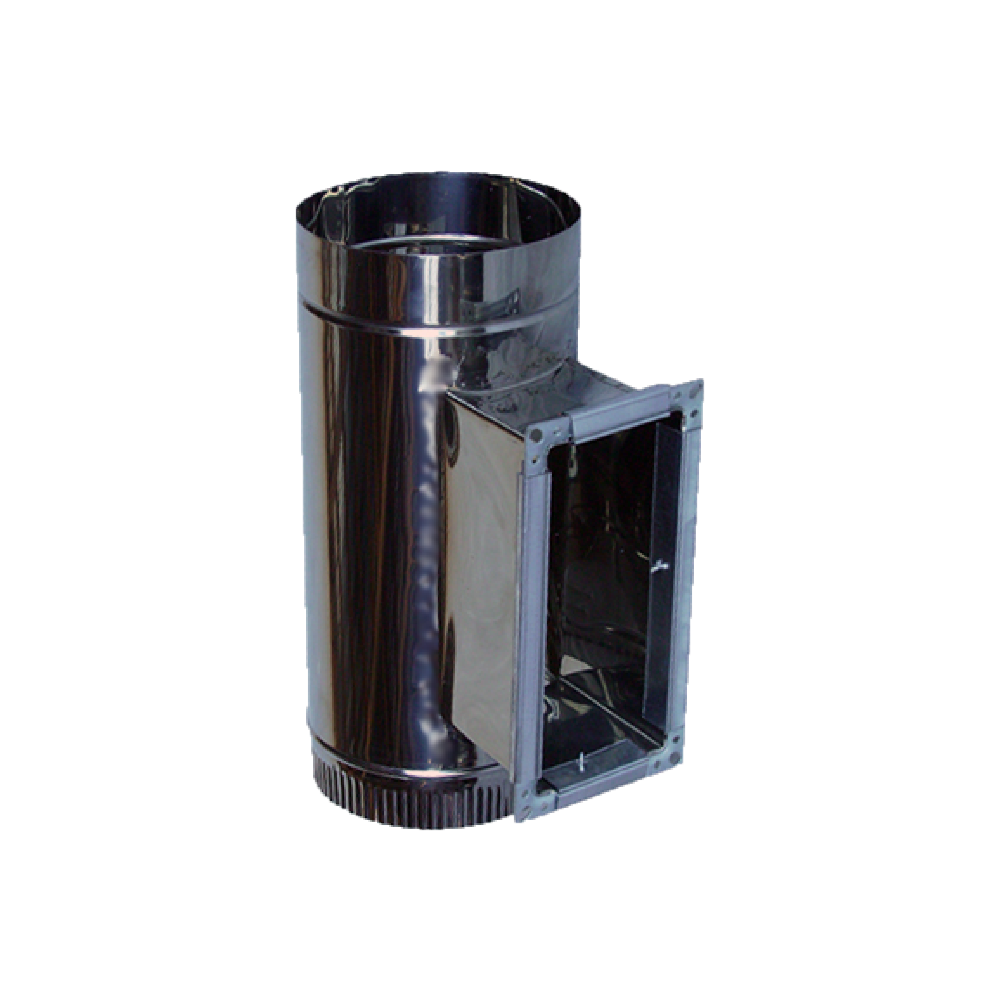

Трійник TEZ ТК–П, крім розгалуження каналів, дозволяє об’єднувати круглий канал (повітропровід) з прямокутним каналом (повітропроводом), спрощуючи процес з’єднання каналів (повітропроводів) різних типів перерізу.
Стандартизовано, вентиляційні трійники виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром зі сторін круглого перерізу від 80 мм. до 1400 та розміром зі сторони прямокутного перерізу від 100х100 мм. до 1000х3550 мм.
Додаткові можливості:
– Замовлення проміжних діаметрів;
– Довільна довжина на замовлення;
– Різний матеріал (нержавіюча сталь, оцинкована сталь);
– Різна товщина металу;
Трійники круглого перерізу виготовляються також за індивідуальними розмірами замовника. Допускаються будь-які співвідношення розмірів трійників, які обмежуються лише технологією виготовлення виробу. Зміна розміру стовбура в перерізі небажана, оскільки може призвести до ускладнення технології виготовлення виробу, а отже, і збільшення його вартості. При замовленні нестандартних виробів проконсультуйтесь у виробника.
Умовне позначення
Трійник 45° односторонній штаноподібний круглого перерізу D ТОШК 00 45
ТК — Трійник круглий (О- односторонній, Ш- штаноподібний);
D — Розміри трійника;
00 — Шифр (00 – D,D1,D2, (діаметр));
45 — кут α (вказують, коли кут відмінний від 900);

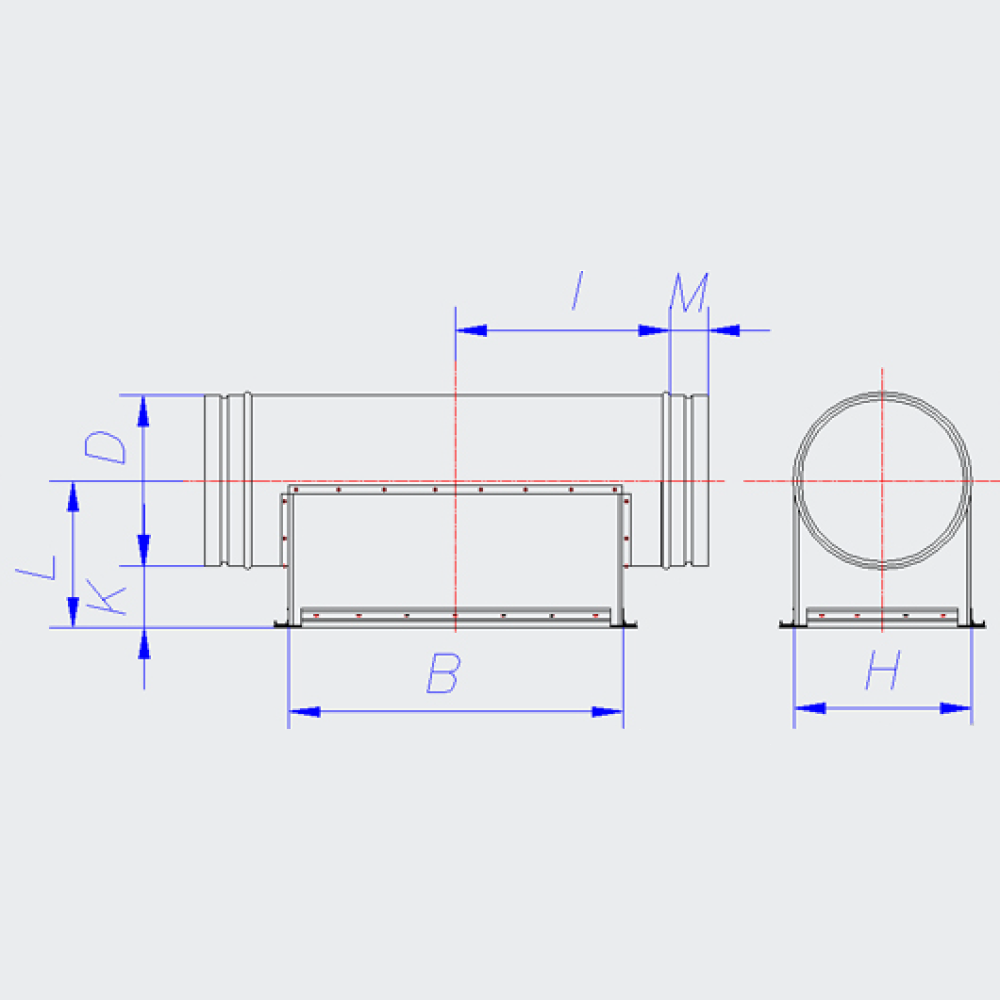

L — Довжина трійника і додаткові розміри задають при їх відмінності від заводських
Таблиця. Розміри і шифр повітропроводів і фасонних елементів круглого перерізу

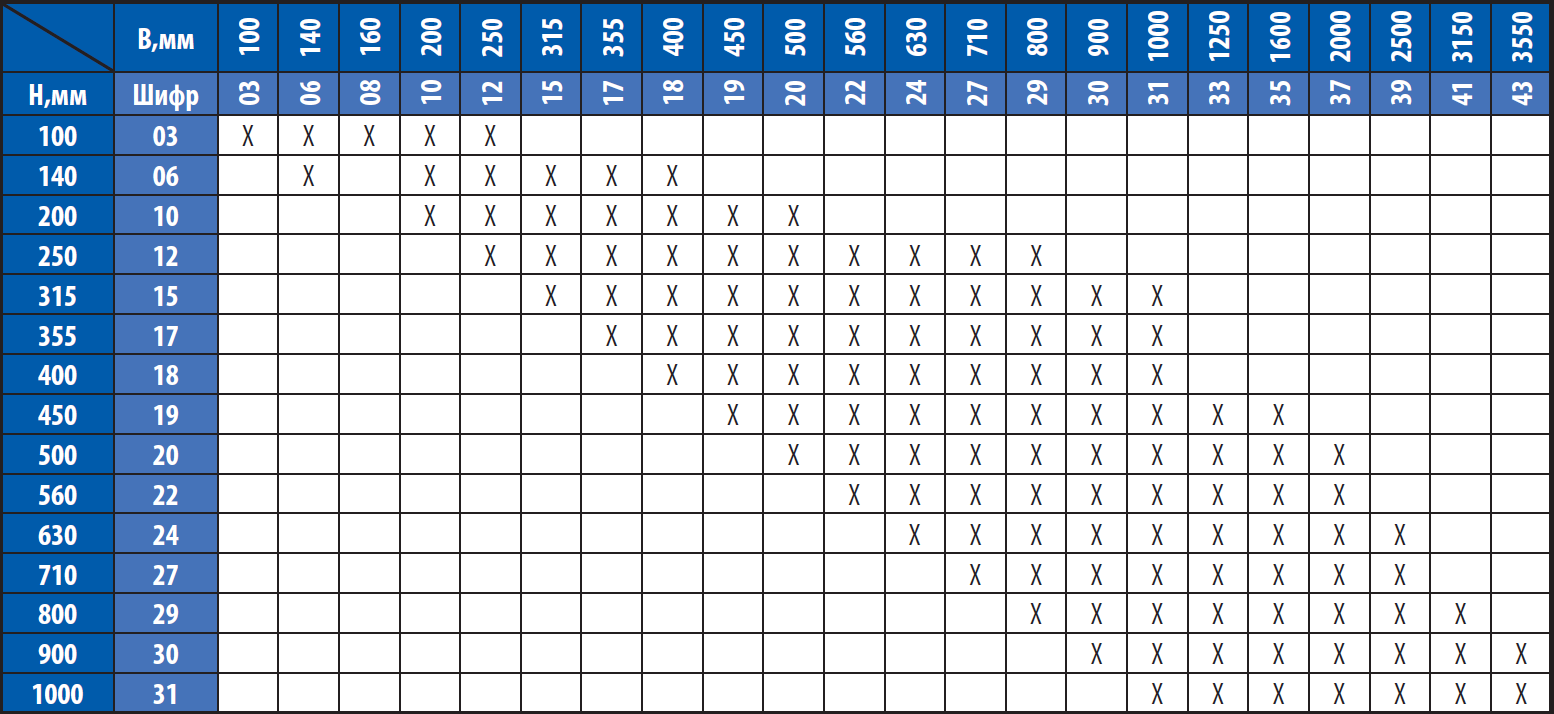

Таблиця. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу
