Стандартизовано, вентиляційні коліна виготовляються із оцинкованої сталі товщиною від 0,5 мм. до 1мм., діаметром від 100х100 мм. до 1000х3550 мм. та кутом нахилу від 15 до 90 градусів.
За додатковим запитом можна замовити розміри відводів, матеріали виробу (оцинкована сталь, нержавіюча сталь, мідь), товщину металу відмінні від стандартних, крім того коліна можуть комплектуватися регульованими клапанами або іншими пристосуваннями для контролю обсягу і напрямку потоку повітря.
Прямокутний переріз сприяє оптимальній гідродинаміці та ефективності вентиляційної системи.
Технічні дані
Умовне позначення
Відводи симетричні прямокутного перерізу ВхН ВСП 0000 – L
ВП — Відвід прямокутний (С-симетричний);
ВхН — Розміри відводу;
0000 — Шифр(00 – В (ширини); 00 – Н (висоти));
L — Довжина відводу і додаткові розміри задають при їх відмінності від заводських.
Примітка: Можливе будь-яке співвідношення розмірів відводу з урахуванням технологічних обмежень.
Проконсультуйтесь додатково при замовленні.
Додаткові можливості:
– Будь-який кут;
– Будь-який радіус повороту;
– З направляючими повітряного потоку.
Види Відводів (колін) прямокутного перерізу:

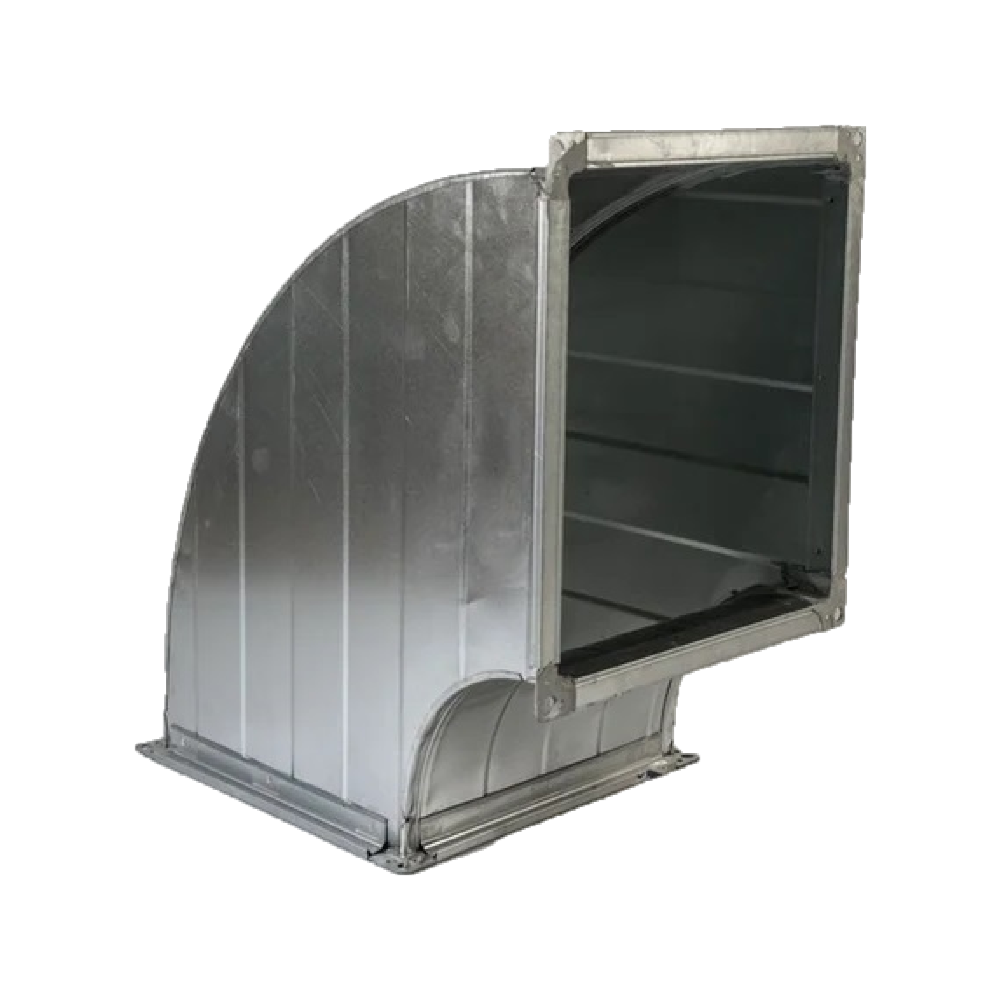

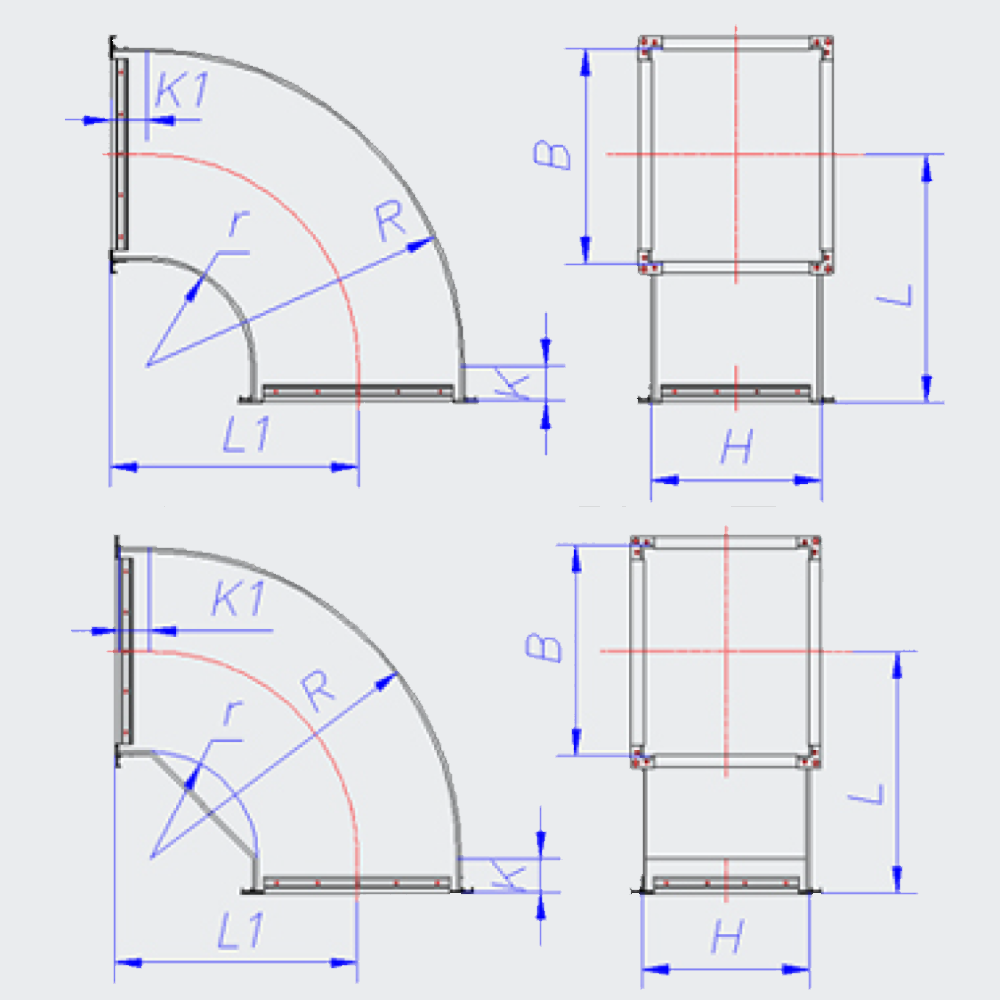

Відвід для повітропроводів прямокутного перерізу симетричний TEZ ВСП (кут відводу 90°)
Відвід симетричний зрізаний TEZ ВСЗП

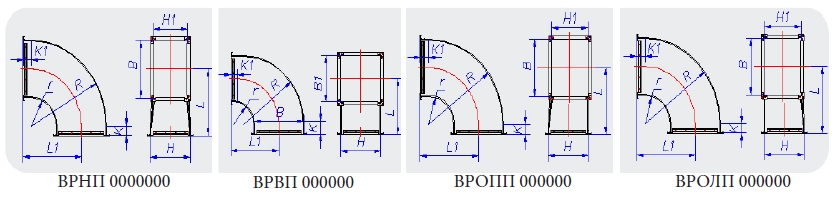

Відвід редукційний по ширині TEZ ВРВП
Відвід редукційний по висоті TEZ ВРНП
Відвід редукційний односторонній зміщений вправо TEZ ВРОПП
Відвід редукційний односторонній зміщений вліво TEZ ВРОЛП

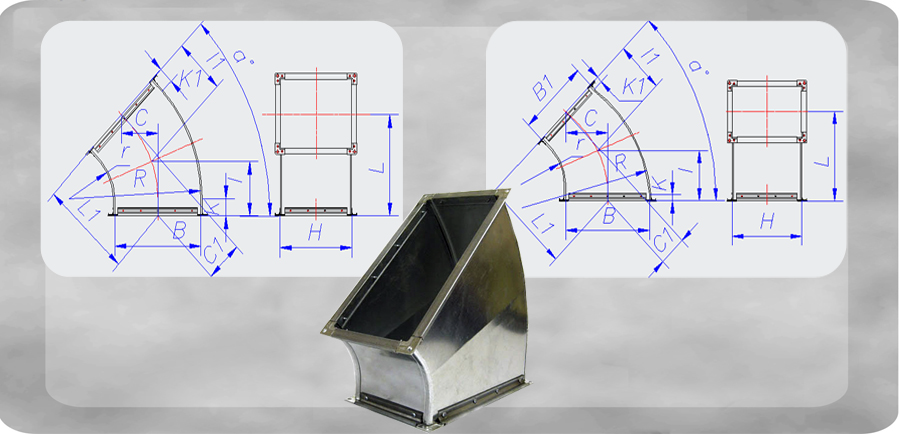

Відвід 45°cиметричний TEZ ВСП 45
Відвід 45° редукційний по ширині TEZ ВРВП 45

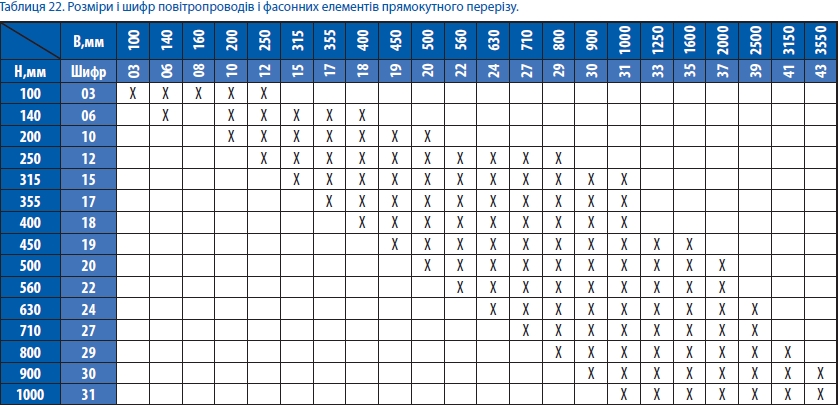

Таблиця 22. Розміри і шифр повітропроводів і фасонних елементів прямокутного перерізу.
